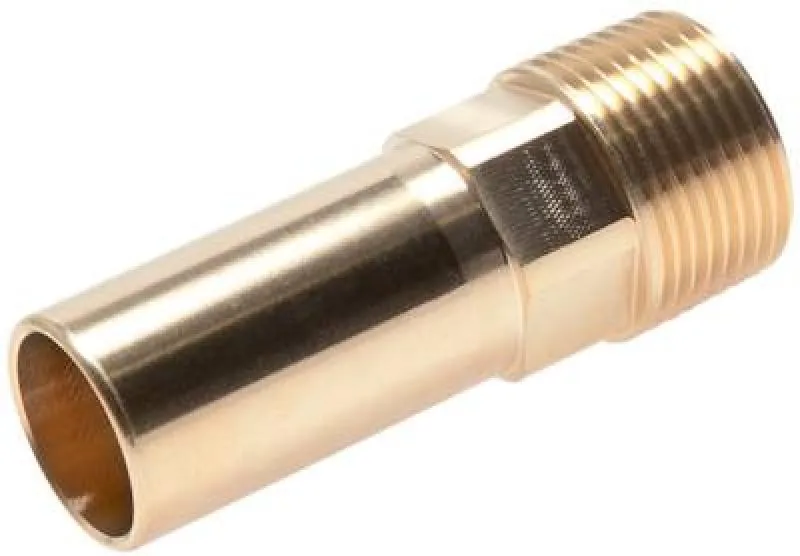

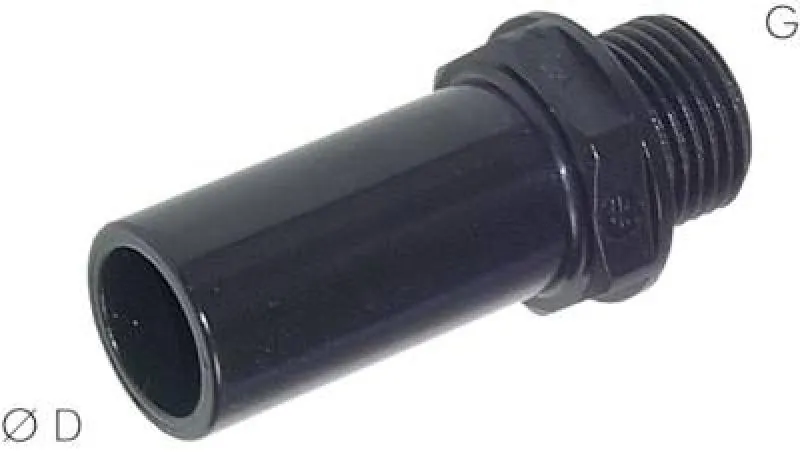

Vielseitige Einschraubtüllen mit G- und R-Gewinde sowie metrischem Nippel für große Schlauchdurchmesser im Industriebedarf
Die IQS Steckanschluss-Einschraubtülle BIG in alle Größen ist eine hochflexible Lösung, die sowohl zylindrische G-Gewinde als auch konische R-Gewinde für die Montage bietet. Sie verfügt über einen fest integrierten, metrischen Stecknippel, der das Bauteil direkt in eine größere IQS-Steckfassung integriert. Das Push-In Prinzip an der Nippelseite ermöglicht eine schnelle, werkzeuglose Montage, während die Edelstahl-Haltekralle im Gegenstück für sicheren Halt sorgt.
Der Körper der Tülle besteht je nach Nenngröße aus POM, PBT oder einem Materialmix mit Messing. Diese Industrie-Fittings eignen sich für den harten Industriebedarf, sind vakuumtauglich bis -0,95 bar und für einen Betriebsdruck von bis zu 10 bar ausgelegt. Der Temperaturbereich liegt bei -20°C bis +70°C. Die verwendeten NBR-Dichtungen gewährleisten eine hohe Betriebssicherheit bei geölter und ungeölter Druckluft sowie Kaltwasser.
-
Maximale Flexibilität: Verfügbar mit zylindrischem G- und konischem R-Gewinde für diverse Anschlussmöglichkeiten
-
Vielseitige Größen: Für alle gängigen großen Schlauchmaße und Reduzierungen der BIG-Serie verfügbar
-
Robuste Materialien: Mix aus POM, PBT oder Messing für hohe Langlebigkeit in der Industrie
-
Schnelle Installation: Einfache Push-In Montage dank integriertem metrischem Stecknippel
Anwendungstipp:
Verwenden Sie bei der Montage des Gewindes ein geeignetes Dichtmittel, um die optimale Dichtheit am Druckluftanschluss zu gewährleisten. Der integrierte Stecknippel muss bis zum Anschlag in das Gegenstück geschoben werden, um die Arretierung zu aktivieren.
Sicherheitshinweis:
Arbeiten an pneumatischen Systemen dürfen nur im drucklosen Zustand erfolgen. Das Lösen von Verbindungen unter Druck stellt ein erhebliches Sicherheitsrisiko dar und kann zu Verletzungen führen.
Bestellen Sie jetzt die passenden IQS BIG Einschraubtüllen für eine effiziente und flexible Systemintegration.
Werkstoffe:
Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBR
Temperaturbereich:
-20°C bis max. +70°C
Betriebsdruck:
-0,95 bis 10 bar (70°C: max. 7 bar)
Medien:
Druckluft, neutrale Gase, Kaltwasser
Vorteile:
•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen (nicht Ø 32): FDA, DVGW W 270, KTW, NSF 51 & 61
Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
