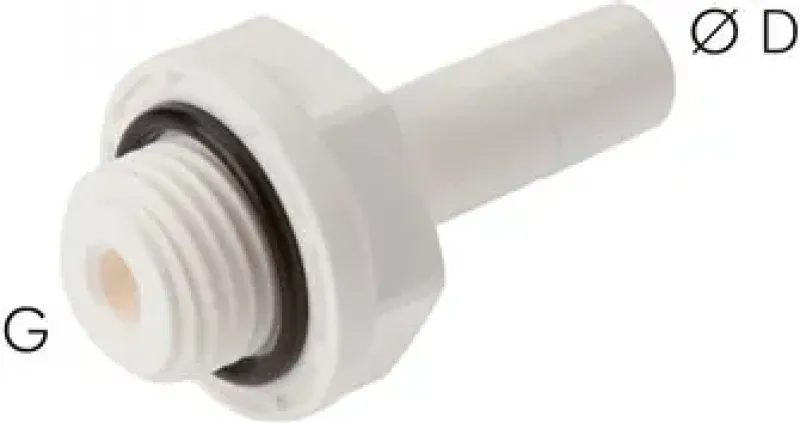

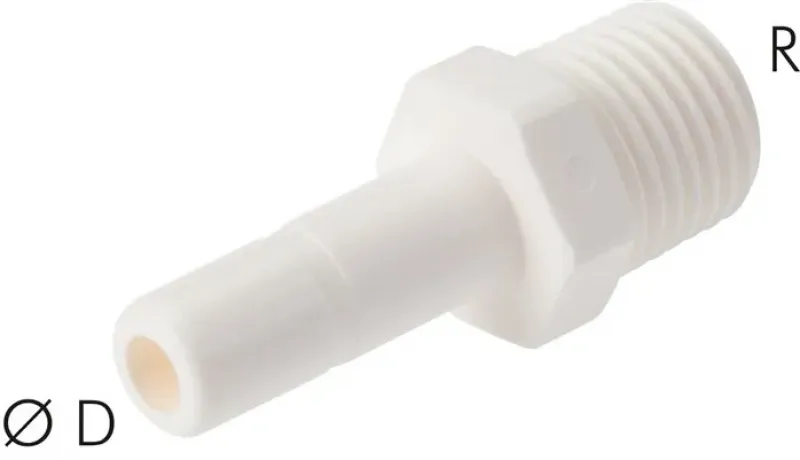

Hochwertige Schlauchtülle mit konischem Außengewinde (G / R / NPT) zum Anschluss flexibler Schläuche an ein metrisches IQS-System
Die IQS Steckanschluss-Einschraubtülle dient als Adapter, um weiche Schläuche oder Gewebeschläuche an ein metrisches IQS-System anzubinden. Sie wird in eine aufnehmende IQS-Steckverschraubung eingedrückt, wo sie durch die interne Edelstahl-Haltekralle sicher fixiert wird. Eine hochwertige NBR-Dichtung gewährleistet die absolute Dichtheit an der Kontaktfläche. Am Tüllenende wird der weiche Schlauch befestigt, idealerweise zusätzlich mit einer Schlauchklemme gesichert.
Der Tüllenkörper besteht aus vernickeltem Messing und ist in allen Größen verfügbar, um Kompatibilität mit globalen Standards zu gewährleisten. Sie deckt einen Druckbereich von -0,95 bis 10 bar ab und hält Temperaturen von -20°C bis +80°C stand. Das breite Spektrum an zölligen G-Gewinden (zylindrisch), R-Gewinden (konisch) und amerikanischen NPT-Gewinden (konisch) ermöglicht den Einsatz in der Drucklufttechnik, der Hydraulik sowie in internationalen B2B-Anwendungen in der Heizung & Sanitär und im Industriebedarf.
-
Flexible Adapterlösung: Ermöglicht die Integration von flexiblen PVC- oder Gummischläuchen in das starre IQS-System.
-
Globale Kompatibilität: Verfügbar mit G-, R- und NPT-Gewinden passend für internationale Standards.
-
Robuste Materialien: Gehäuse aus vernickeltem Messing für maximale Standzeiten im Industriebedarf.
-
Vielseitig einsetzbar: Optimiert für Druckluft- und Flüssigkeitssysteme im B2B-Industriebedarf und B2C-Handwerk.
Anwendungstipp
Verwenden Sie am Tüllenende stets eine passende Schlauchschelle, um den weichen Schlauch gegen das Abrutschen und Leckagen unter Druck sicher zu fixieren.
Sicherheitshinweis
Prüfen Sie vor der Installation, ob das gewählte Gewindemodell (G, R oder NPT) exakt mit Ihrem Anschlussstück übereinstimmt, um Beschädigungen am Gewinde zu vermeiden.
Entdecken Sie jetzt die passende IQS Steckanschluss-Einschraubtülle für metrische Schläuche in unserem Online-Shop.
Werkstoffe:
Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)
Temperaturbereich:
0°C bis +65°C
Betriebsdruck:
-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*
Medien:
ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde Chemikalien
Zulassungen:
Werkstoffe nach FDA & NSF/ANSI
Vorteile:
•verfügbar für metrische und zöllige Schläuche,
•G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar,
•kompatibel zu vielen anderern Herstellern
*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 bar
Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
