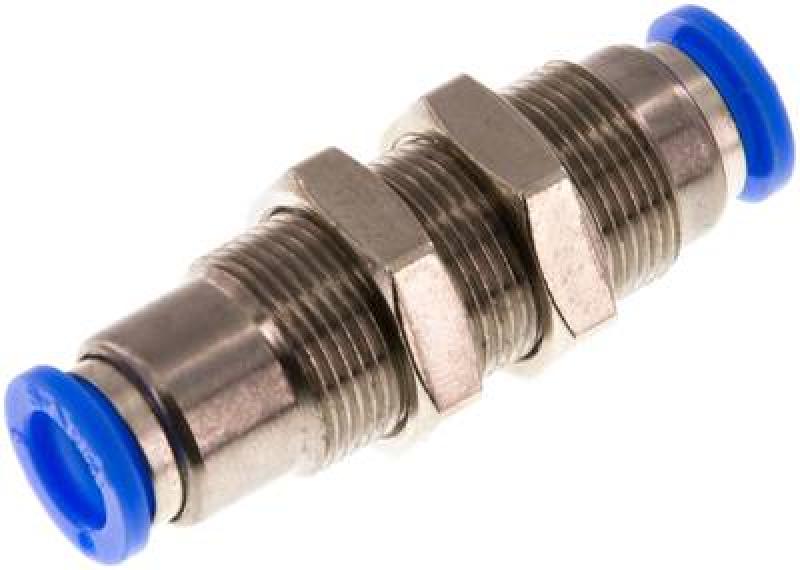

IQS Steckverbindungen selbstabsperrend Standard – Schottgewinde – alle Größen

Selbstabsperrende Steckverbindungen mit Schottgewinde für sichere Pneumatikdurchführungen

Die IQS Steckverbindungen selbstabsperrend Standard mit Schottgewinde ermöglichen eine schnelle, sichere und luftdichte Verbindung von Pneumatikleitungen durch Schottwände oder Trennplatten. Sie sind ideal für modulare Pneumatiksysteme, Maschinenbau und Automatisierung, bei denen sichere Durchführungen bei engen Einbausituationen erforderlich sind.

Das Schottgewinde erlaubt die feste Montage durch Paneele, während der Selbstabsperrmechanismus ein unkontrolliertes Entweichen der Luft beim Abziehen des Schlauches verhindert. So wird Wartung und Montage besonders einfach und sicher.

Gefertigt aus robustem Kunststoff oder Messing mit langlebigen O-Ring-Dichtungen, sind die Steckverbindungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Anschluss: Schottgewinde + selbstabsperrende Steckverbindung

• Betriebsdruck: bis 10 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Funktion: sichere, selbstschließende Verbindung von Pneumatikleitungen durch Schottwände

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung, Wartung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Unsachgemäße Handhabung kann zu Leckagen oder unkontrollierten Bewegungen führen.

Sichern Sie jetzt die passende Größe und gewährleisten Sie eine sichere, selbstschließende Pneumatikdurchführung durch Schottwände.

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Funktionsprinzip:
Die eingebaute Sperre blockiert den Luftstrom, sobald der Schlauch demontiert wird. Nach Einschieben eines Schlauches wird der Luftstrom wieder frei gegeben.

Medien:
Druckluft, neutrale Gase

Vorteile:
•günstiger als eine Kupplung, •verschließt wie eine Kupplung
