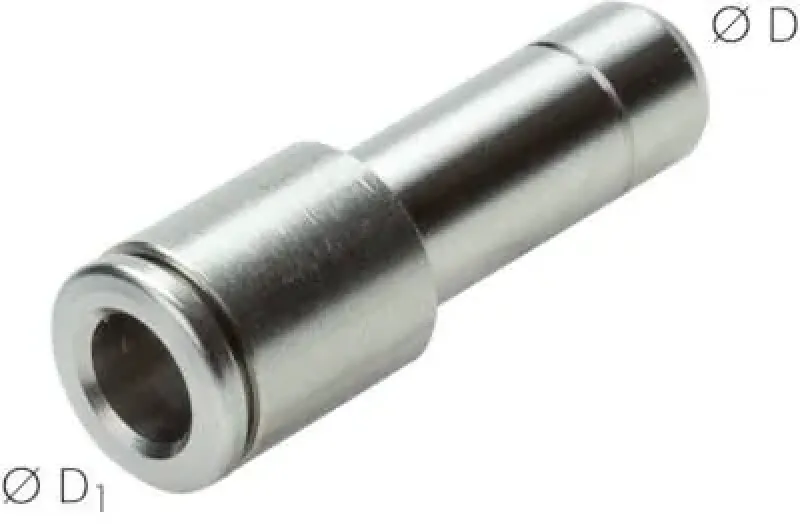

IQS Steckverbindungen reduzierend mit Stecknippel Edelstahl alle Größen

Korrosionsbeständige Adapterlösung von Schlauch auf Nippel – Gefertigt aus Edelstahl 1.4404 / FKM – bis 20 bar

Die IQS Steckverbindung reduzierend mit Stecknippel aus Edelstahl ist eine spezialisierte High-End-Lösung zur Anpassung von Schlauchdurchmessern in anspruchsvollen Industrieumgebungen. Gefertigt aus hochwertigem, rostfreiem Edelstahl 1.4404 (AISI 316L), ist dieser Adapter prädestiniert für den Einsatz in der Lebensmittelindustrie, der chemischen Industrie und der Medizintechnik. Dieses Bauteil verfügt über eine Push-In-Aufnahme für einen Schlauch auf der einen Seite und einen fest integrierten, kleineren Stecknippel auf der anderen Seite. Damit können Sie den Schlauchdurchmesser im System reduzieren, indem Sie den Nippel in eine bestehende, größere IQS-Kupplung oder ein anderes Bauteil mit entsprechender Aufnahme einstecken.

Das Funktionsprinzip im Inneren basiert auf einer integrierten Edelstahl-Haltekralle, die den Schlauch sicher fixiert. Die Abdichtung erfolgt über einen hochwertigen FKM-Dichtring (Viton), der eine ausgezeichnete Beständigkeit gegenüber Chemikalien und höheren Temperaturen bietet (ca. -20°C bis +150°C, je nach Durchmesser). Der sichere Betriebsdruck reicht von -0,95 bar bis zu 20 bar, was den Einsatz in anspruchsvollen Pneumatik- und Flüssigkeitssystemen gewährleistet.

• Korrosionsbeständig & Hygienisch: Vollständig aus Edelstahl 1.4404 gefertigt, ideal für aggressive Umgebungen und CIP/SIP-Prozesse.

• Reduzierende Adapterfunktion: Ermöglicht den Übergang von einem Schlauch-Außendurchmesser auf einen kleineren Stecknippel.

• Systemintegration: Schnelle und einfache Verbindung in bestehende IQS-Systeme oder Komponenten mit Push-In-Aufnahme.

• Temperatur- & Druckbeständig: Sicherer Einsatz im Bereich von -0,95 bar bis 20 bar und hohen Temperaturen durch FKM-Dichtung.

Anwendungstipp: Achten Sie darauf, dass der Schlauch, der in die Push-In-Seite eingeführt wird, rechtwinklig geschnitten ist. Der Stecknippel muss nur in die passende Aufnahme der Zielkomponente eingedrückt werden.

Sicherheitshinweis: Prüfen Sie vor dem Einsatz unbedingt die chemische Verträglichkeit des Mediums mit Edelstahl 1.4404 und FKM. Nicht für extrem abrasive Medien verwenden.

Diese professionelle, reduzierende Edelstahl-Stecklösung für flexible Systemanpassungen jetzt hier direkt online bestellen.

Werkstoffe:
Körper und Lösering: 1.4404, Dichtungen: FKM (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)

Betriebsdruck:
-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)

Medien:
Druckluft, ungefährliche Gase und Flüssigkeiten
