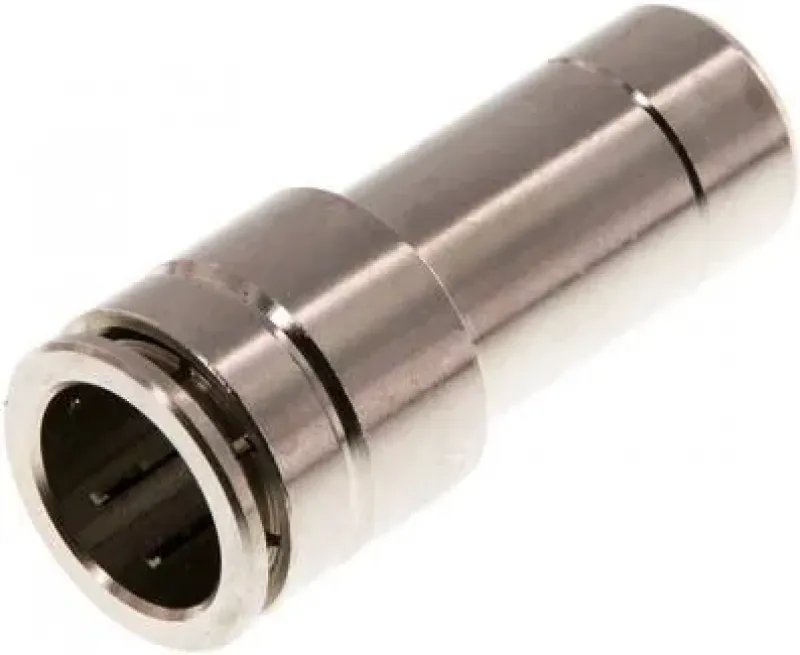

IQS Steckverbinder reduzierend (Stecknippel) – MSV – alle Größen

Reduzierung des Schlauchdurchmessers im IQS System: Steckverbinder reduzierend MSV

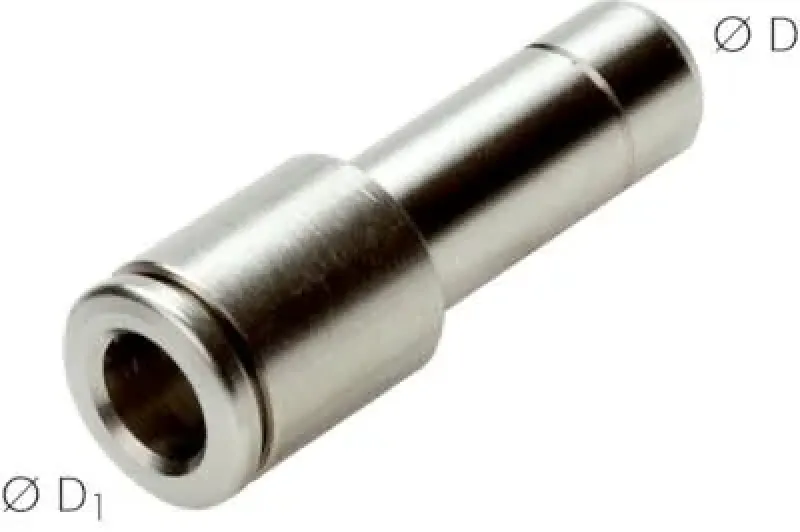

Dieser IQS Steckverbinder reduzierend der Serie MSV (auch Reduziernippel genannt) ermöglicht die einfache Integration von Pneumatikschläuchen unterschiedlichen Außendurchmessers. Er wird direkt in einen größeren Steckanschluss (z. B. 10mm) eingesteckt und bietet auf der anderen Seite die Möglichkeit, einen kleineren Schlauch (z. B. 8mm) anzuschließen. Dies ist ideal, um Luftstrom und Druck gezielt zu steuern.

• Serie: IQS (Industrie-Qualität) / Bauform Reduziernippel

• Material: Körper und Zapfen aus Messing vernickelt

• Reduzierung: Diverse Kombinationen von groß auf klein (z.B. 10 auf 8mm, 12 auf 6mm)

• Verfügbare Größen: Für Schlauch-Ø 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm

• Druckbereich: -0,95 bar bis 15 bar (Vakuumgeeignet)

• Temperaturbereich: -20°C bis +80°C

Anwendungsbeispiele für IQS Steckverbinder reduzierend

• Automatisierungstechnik: Gezielte Reduzierung der Luftmenge für kleinere Pneumatikzylinder oder Düsen.

• Maschinenbau: Anpassung von bestehenden, größeren Leitungen an neue Komponenten mit kleineren Anschlüssen.

• Industriebedarf: Optimierung von Druckluft-Installationen zur Vermeidung von unnötigem Materialverbrauch bei kleineren Abgängen.

Sicherheitshinweis für die Installation
Wichtiger Hinweis: Stellen Sie sicher, dass der Steckzapfen des Reduziernippels vollständig im Gegenstück (z.B. im T-Stück oder Ventil) sitzt. Der anzuschließende Pneumatikschlauch muss ebenfalls bis zum Anschlag in den kleineren Zapfen eingeführt werden, um die Dichtigkeit und Auszugsfestigkeit zu gewährleisten.

Nutzen Sie die Flexibilität dieser Reduzierverbinder für Ihre Installation – wählen Sie jetzt oben die passende Reduzierung aus und bestellen Sie Ihre IQS-Komponenten direkt beim PneumatikShop.

Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)

Temperaturbereich:
-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)

Betriebsdruck:
-0,98 bis 16 bar

Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase

Vorteile:
•große Produktvielzahl, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet
