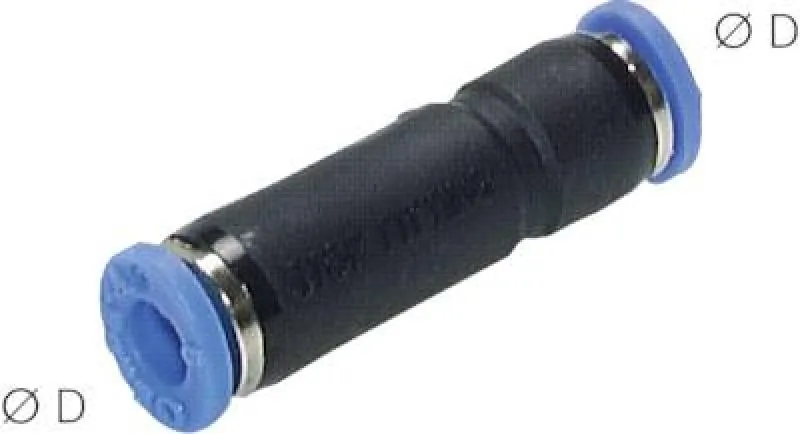

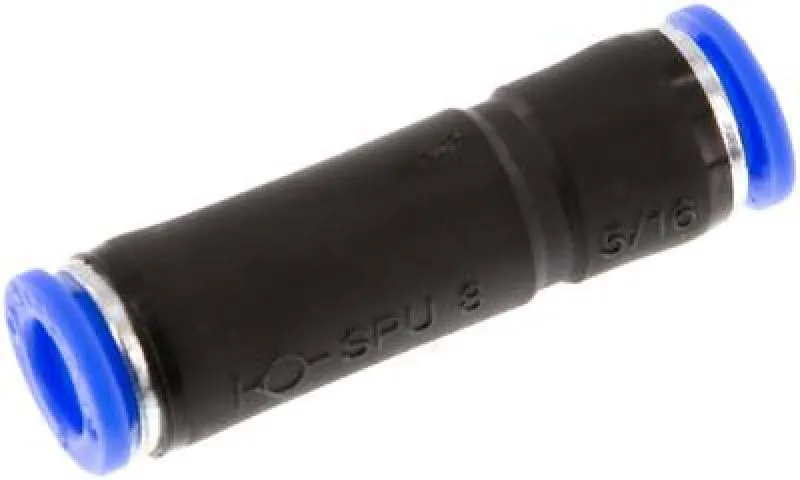

IQS Steckverbindungen selbstabsperrend Standard – alle Größen

Selbstabsperrende Steckverbindungen für sichere Pneumatikleitungen

Die IQS Steckverbindungen selbstabsperrend Standard ermöglichen eine schnelle, sichere und wartungsfreundliche Verbindung von Pneumatikleitungen ohne Luftverlust. Sie eignen sich ideal für modulare Pneumatiksysteme, Maschinenbau und Automatisierung, bei denen platzsparende, flexible und leicht montierbare Anschlüsse erforderlich sind.

Der Selbstabsperrmechanismus sorgt dafür, dass beim Abziehen des Schlauches kein Luftverlust auftritt, während die Steckverbindung eine schnelle und werkzeugfreie Montage gewährleistet.

Gefertigt aus robustem Kunststoff (Polypropylen oder technischer Werkstoff) mit langlebigen O-Ring-Dichtungen, sind die Steckverbindungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Anschluss: selbstabsperrende Steckverbindung

• Betriebsdruck: bis 10 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Funktion: sichere, selbstschließende Verbindung von Pneumatikleitungen

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung, Wartung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Unsachgemäße Handhabung kann zu Leckagen oder unkontrollierten Bewegungen führen.

Sichern Sie jetzt die passende Größe und gewährleisten Sie eine zuverlässige, selbstschließende Verbindung Ihrer Pneumatikleitungen.

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Funktionsprinzip:
Die eingebaute Sperre blockiert den Luftstrom, sobald der Schlauch demontiert wird. Nach Einschieben eines Schlauches wird der Luftstrom wieder frei gegeben.

Medien:
Druckluft, neutrale Gase

Vorteile:
•günstiger als eine Kupplung, •verschließt wie eine Kupplung
