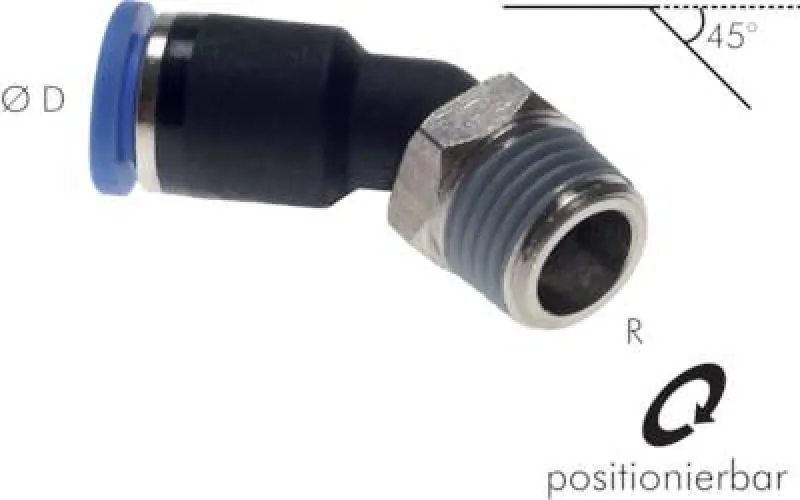

IQS Steckverschraubung Standard 45° – konisches Gewinde – alle Größen

45°-Winkelsteckverschraubung »Standard« mit konischem R-Gewinde für Pneumatiksysteme

Die IQS Steckverschraubung Standard 45° mit konischem Gewinde ermöglicht eine präzise Winkelverbindung von Pneumatik- und Druckluftschläuchen unter 45°, ideal für Maschinenbau, Automatisierung und modulare Pneumatiksysteme, bei denen schlauchführende Leitungen versetzt verlegt werden müssen.

Das konische R-Gewinde sorgt für eine sichere, selbstabdichtende Verschraubung im Gewindeanschluss. Die bewährte Stecktechnik gewährleistet eine schnelle, werkzeuglose Montage der Schläuche bei zuverlässiger Dichtigkeit und hoher Betriebssicherheit.

Gefertigt aus vernickeltem Messing, hochwertigem PA66-Kunststoffkörper und NBR-Dichtungen, ist die Steckverschraubung für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Bauform: 45°-Winkel

• Anschluss 1: Schlauchanschluss (Stecksystem)

• Anschluss 2: R-Gewinde (konisch)

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: R 1/8″, R 1/4″, R 3/8″, R 1/2″

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Vor Inbetriebnahme alle Verbindungen auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie eine zuverlässige 45°-Winkelverbindung in Ihrem Pneumatiksystem.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
