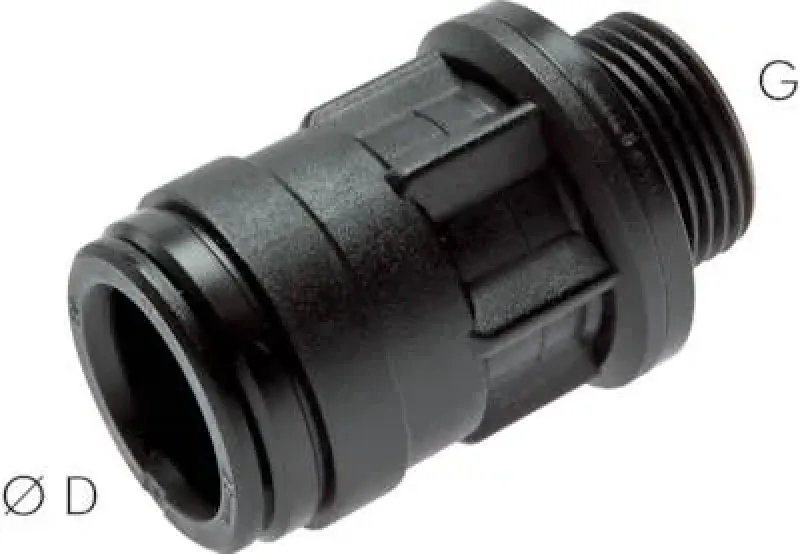

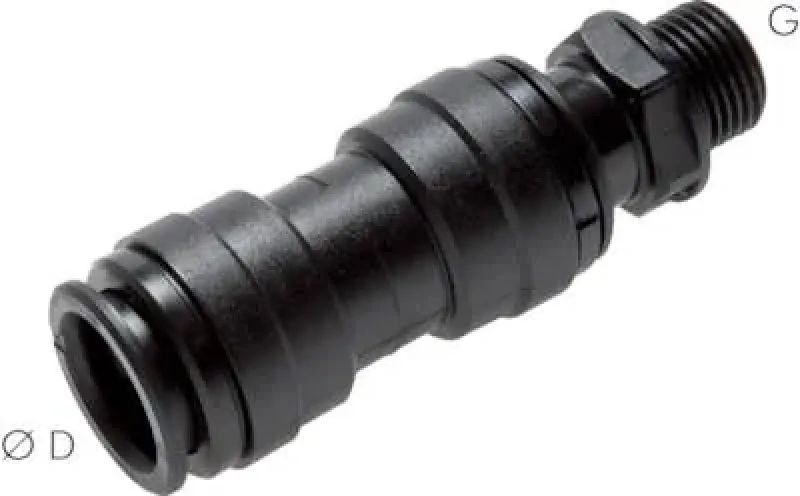

IQS Steckverschraubungen BIG zylindrisches Gewinde alle Größen

Robuste Großformat-Steckverschraubungen mit zylindrischem G-Gewinde und Push-In System für industrielle Druckluftanwendungen

Die IQS Steckverschraubungen der Serie BIG in alle Größen ermöglichen eine hochperformante Verbindung von großdimensionierten Druckluftschläuchen durch das bewährte Push-In Prinzip. Eine integrierte Edelstahl-Haltekralle garantiert den sicheren Halt des Schlauches, während die werkzeuglose Montage die Installationszeiten in der Produktion massiv verkürzt. Das zylindrische Gewinde dichtet dank des integrierten O-Rings direkt bündig ab, was eine leckagefreie Einbindung in pneumatische Systeme sicherstellt.

Diese Industrie-Fittings bestehen aus einer hochbelastbaren Kombination von Messing vernickelt und PBT, wodurch sie optimal für die Pneumatik, Hydraulik und den allgemeinen Industriebedarf geeignet sind. Mit einer Vakuumtauglichkeit und einer Druckbeständigkeit von bis zu 10 bar decken sie alle Anforderungen im Maschinenbau ab. Die NBR-Dichtungen gewährleisten eine zuverlässige Funktion für alle gängigen Schlauchaußendurchmesser der BIG-Serie.

• Vielseitiges Sortiment: Verfügbarkeit für alle gängigen großen Schlauch- und Gewindegrößen der BIG-Baureihe

• Höchste Dichtigkeit: Zylindrisches Gewinde mit gekammertem O-Ring für sofortige Abdichtung ohne Teflonband

• Industrie-Qualität: Extreme Langlebigkeit durch Edelstahl-Haltekrallen und robuste Materialauswahl (PBT/Messing)

• Schnelle Installation: Einfaches Push-In Prinzip spart Zeit bei Montage und Wartung komplexer Anlagen

Anwendungstipp:
Stellen Sie sicher, dass der Schlauch bis zum Anschlag in den Druckluftanschluss eingeführt wird, um die volle Haltekraft der Edelstahl-Kralle zu aktivieren. Wir empfehlen die Verwendung eines präzisen Schlauchabschneiders, um Verformungen am Schlauchende zu vermeiden und eine optimale Vakuumtauglichkeit zu garantieren.

Sicherheitshinweis:
Arbeiten an pneumatischen Anlagen dürfen grundsätzlich nur im drucklosen Zustand durchgeführt werden. Die Schnellsteckverbinder dürfen niemals unter Last gelöst werden, da dies zu schweren Verletzungen oder Schäden am Pneumatik-Zubehör führen kann.

Sichern Sie sich jetzt die passenden Komponenten für Ihre Anlage und profitieren Sie von maximaler Betriebssicherheit.

Werkstoffe:
Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBR

Temperaturbereich:
-20°C bis max. +70°C

Betriebsdruck:
-0,95 bis 10 bar (70°C: max. 7 bar)

Medien:
Druckluft, neutrale Gase, Kaltwasser

Vorteile:
•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen (nicht Ø 32): FDA, DVGW W 270, KTW, NSF 51 & 61
