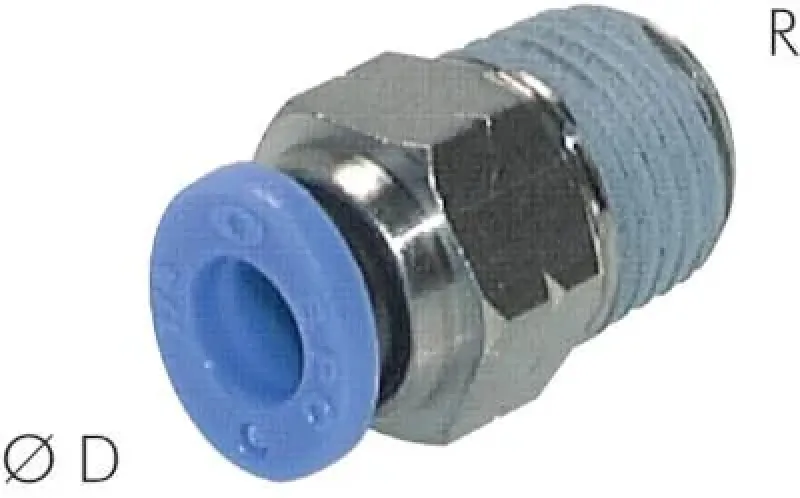

IQS Steckverschraubungen Inch Zoll Pneumatik & Druckluft alle Größen

Leckagefreie Push-In-Verbindung für US-Standard-Systeme, Öl & Gas – Kunststoff/Messing vernickelt – bis 20 bar – Zollmaße

Die IQS-Steckverschraubung (Instant-Quick-System) in Inch-Maßen (Zoll) ist die effiziente Lösung für die werkzeuglose Schlauchmontage in internationalen fluidtechnischen Systemen. Das Funktionsprinzip basiert auf einer hochwertigen Edelstahl-Haltekralle, die den Zoll-Schlauch (z. B. 1/4" oder 3/8") sicher fixiert, während ein innenliegender NBR-Dichtring für eine sofortige Leckagefreiheit bei Luft und neutralen Gasen sorgt. Dieses Push-In-Prinzip reduziert Montagezeiten im Vergleich zu herkömmlichen Verschraubungen massiv und ermöglicht eine dauerhaft sichere Verbindung in der Druckluft-Verteilung.

Gefertigt aus einer robusten Kombination aus technischem Kunststoff (Körper) und Messing-vernickelt (Gewindeteil, oft NPT- oder G-Gewinde in Zoll), bietet dieser Steckverbinder eine hohe mechanische Belastbarkeit bei geringem Eigengewicht. Er ist für Betriebsdruckbereiche von -0,95-bis-20-bar ausgelegt und deckt somit alle Anforderungen im Industriebedarf sowie in der Pneumatik ab. Dank der Kompatibilität mit Zoll-Systemen ist er ein unverzichtbares Bauteil für Maschinen, die für den US-amerikanischen Markt bestimmt sind, sowie für Anwendungen in der Hydraulik (Niederdruck) und im Bereich Heizung-&-Sanitär im angloamerikanischen Raum.

• Zoll-Kompatibilität: Passend für gängige Inch-Schlauchmaße (z.B. 1/4", 5/16", 3/8") für internationale Systeme.

• Schnellmontage: Einfaches Einstecken des Schlauchs ohne Spezialwerkzeug für maximale Zeitersparnis.

• Sichere Fixierung: Hochfeste Edelstahl-Haltekralle garantiert festen Sitz auch bei Druckstößen in der Hydraulik (Niederdruck).

• Universell einsetzbar: Für Druckluft, Vakuum und neutrale Gase in Industrie und Handwerk weltweit.

Anwendungstipp: Für eine einwandfreie Funktion muss der Schlauch exakt rechtwinklig mit einem Schlauchschneider gekappt sein. Schieben Sie den Schlauch bis zum spürbaren Anschlag in den IQS-Steckanschluss, um sicherzustellen, dass er tief genug im Dichtring sitzt.

Sicherheitshinweis: Achten Sie strikt auf die Einhaltung der Inch-Maße und mischen Sie diese nicht mit metrischen Bauteilen. Nicht für brennbare Gase oder aggressive Chemikalien verwenden.

Diese professionelle Stecklösung für die schnelle Schlauchmontage in Zoll-Systemen jetzt hier direkt online bestellen.

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Bitte verwenden Sie für diese Steckanschlüsse ausschließlich folgende Pneumatikschläuche:
Zöllige Polyurethan-Schläuche, Standard
