IQS Steckverschraubungen Standard – zwei Kugellager – Schnelldrehverschraubung – alle Größen

Selbstabsperrende Steckverschraubungen mit zwei Kugellagern für flexible Pneumatikleitungen

Die IQS Steckverschraubungen Standard mit zwei Kugellagern und Schnelldrehverschraubung ermöglichen eine schnelle, sichere und extrem flexible Verbindung von Pneumatikleitungen. Sie sind ideal für modulare Pneumatiksysteme, Maschinenbau und Automatisierung, bei denen platzsparende, rotationsfreie und drehbare Anschlüsse erforderlich sind.

Der Doppel-Kugellagermechanismus erlaubt eine reibungslos drehbare Verbindung der Leitungen, während die Schnelldrehverschraubung die Montage und Demontage beschleunigt. Der Selbstabsperrmechanismus verhindert unkontrollierten Luftverlust beim Abziehen des Schlauches.

Gefertigt aus robustem Kunststoff oder Messing mit langlebigen O-Ring-Dichtungen, sind die Steckverschraubungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Anschluss: selbstabsperrende Steckverschraubung mit zwei Kugellagern und Schnelldrehverschraubung

• Betriebsdruck: bis 10 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Funktion: sichere, selbstschließende und drehbare Verbindung von Pneumatikleitungen

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung, Wartung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Unsachgemäße Handhabung kann zu Leckagen oder unkontrollierten Bewegungen führen.

Sichern Sie jetzt die passende Größe und gewährleisten Sie eine extrem flexible, drehbare und sichere Verbindung Ihrer Pneumatikleitungen.

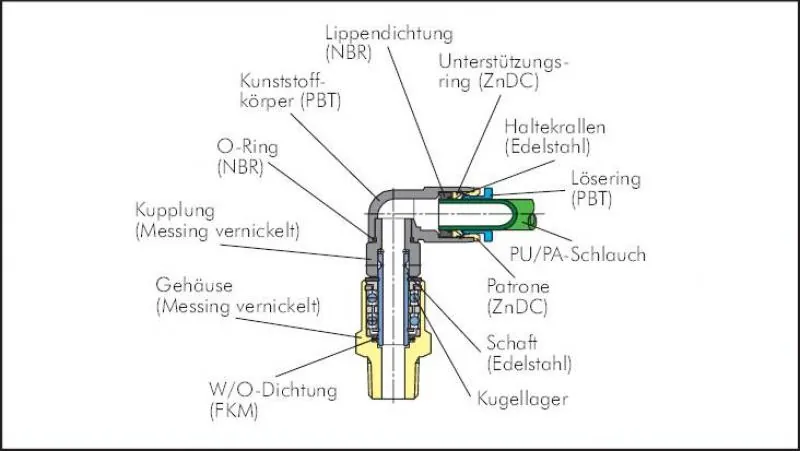

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Funktionsprinzip:
Die Drehverschraubungen (mit zwei Kugellagern) können eingesetzt werden, wenn ein Luftstrom in eine schnelldrehende Welle geführt werden soll.

Medien:
Druckluft, neutrale Gase

Vorteile:
•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert, •sehr schnelle Drehgeschwindigkeit möglich
