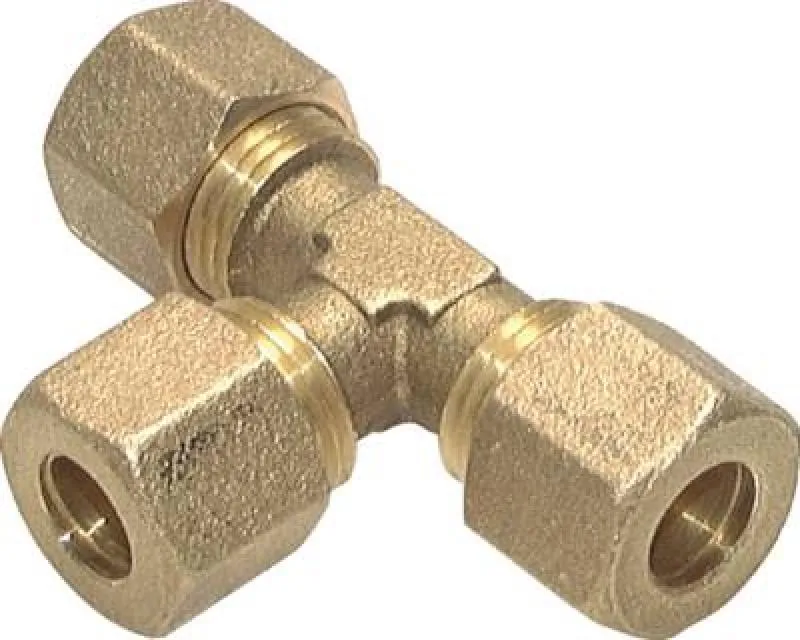

T-Klemmringverschraubungen für Rohr-Außendurchmesser – alle Größen

Robuste T-Verbinder für die sichere Rohrleitungsabzweigung in Industrie & Handwerk

T-Klemmringverschraubungen sind essentielle Verbindungselemente, die dort zum Einsatz kommen, wo Rohrleitungen sicher, platzsparend und zuverlässig abgezweigt oder zusammengeführt werden müssen. Ob im anspruchsvollen Maschinenbau, in der Hydraulik, Pneumatik oder in der modernen Haustechnik – diese T-Verbinder sind auf maximale Belastbarkeit ausgelegt. Sie ermöglichen eine absolut dichte Verbindung von Metallrohren (z. B. Kupfer, Stahl oder Edelstahl) an drei Enden, ohne dass zeitaufwendige Verfahren wie Schweißen oder Löten erforderlich sind. Dies spart bei der Erstinstallation und bei Wartungsarbeiten wertvolle Montagezeit.

Durch die präzise Fertigung der Klemmring-Geometrie wird eine sichere und vibrationsfeste Verbindung erzeugt, die selbst bei starken Druckstößen und hohen mechanischen Belastungen ihre Integrität behält. Das System ist vollständig lösbar, was eine maximale Flexibilität bei Systemerweiterungen oder dem Austausch von Leitungskomponenten garantiert. Sowohl B2B-Großkunden als auch ambitionierte Heimwerker setzen auf diese zertifizierte Industriequalität für Öl-, Luft- und Wasseranwendungen.

Vorteile auf einen Blick (Bullet Points)

• Vielseitige Abzweigung: Ermöglicht T-förmige Rohrverbindungen für komplexe Systemlayouts.

• Hohe Druckbeständigkeit: Ideal geeignet für Hochdruck-Hydrauliksysteme und Pneumatik-Leitungen.

• Materialschonende Kaltverbindung: Montage erfolgt ohne Hitzeeinwirkung, wodurch das Materialgefüge stabil bleibt.

• Vibrationssicherer Halt: Die Klemmwirkung verhindert ein Lockern der Verbindung bei dynamischen Lasten.

• Lösbar & Wartbar: Einfache Systemanpassungen und Inspektionen ohne Beschädigung der Komponenten.

Anwendungstipp
Für eine optimale Funktion ist ein rechtwinkliger Schnitt des Rohres mit einem hochwertigen Rohrabschneider zwingend erforderlich. Wir empfehlen, das Rohr nach dem Schnitt gründlich mit einem Entgrater an allen drei Enden zu bearbeiten, damit die Klemmringe beim Anziehen der Überwurfmuttern gleichmäßig greifen und das Rohr nicht beschädigen.

Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Werkstoffe:
Messing

Klemmringgewinde:

4 (M8x1)
5 (M10x1)
6 (M10x1)
8 (M12x1)
10 (M16x1,5)
12 (M18x1,5)
14 (M20x1,5)
15 (M20x1,5)
16 (M22x1,5)
18 (M24x1,5)
22 (M30x1,5)
