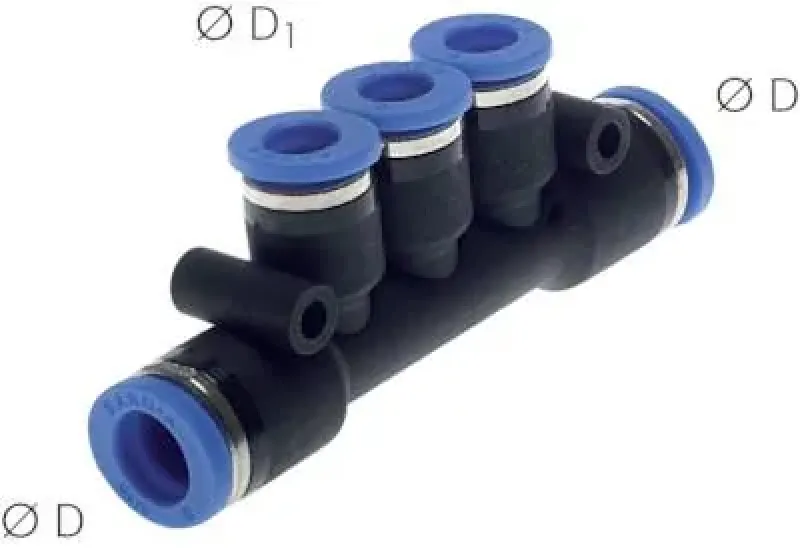

IQS T-Mehrfachverteiler Standard mit 3 Abgängen – alle Größen

Kompakte T-Verteiler für effiziente 3-Abgang-Pneumatikleitungen

Der IQS T-Mehrfachverteiler Standard mit 3 Abgängen ermöglicht die zuverlässige Verteilung von Druckluft oder Pneumatik auf drei Abgänge gleichzeitig. Ideal für industrielle Fertigungsanlagen, Steuer- und Antriebssysteme oder kompakte Pneumatikanordnungen, bei denen mehrere Verbraucher zentral und platzsparend versorgt werden müssen.

Die integrierte Stecktechnik sorgt für eine schnelle, werkzeuglose Montage der Schläuche, während die robuste Bauweise dauerhafte Dichtigkeit und hohe Betriebssicherheit garantiert. Dank der kompakten T-Form lassen sich Leitungen effizient zusammenführen, ohne unnötigen Platz zu beanspruchen.

Gefertigt aus vernickeltem Messing, PA66-Kunststoffkörper und NBR-Dichtungen, ist der T-Mehrfachverteiler für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Bauform: T-Mehrfachverteiler, Standard

• Anschluss: 1x Eingang, 3x Ausgang (Stecksystem)

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: je nach Ausführung (R- oder G-Gewinde)

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Pneumatikanlagen, Maschinenbau, Automatisierung

Sicherheitshinweis:
Montage nur bei drucklosem System. Schläuche korrekt einstecken und auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie zuverlässige, kompakte 3-Abgang-Verzweigungen für Ihre Pneumatikleitungen.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
