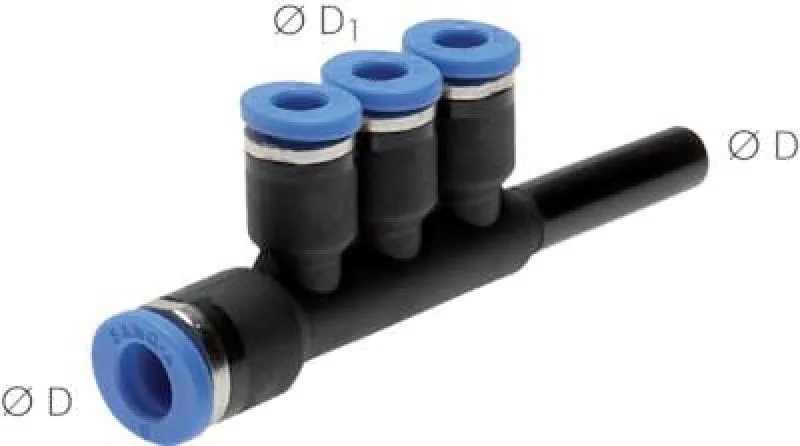

IQS T-Mehrfachverteiler Standard mit Stecknippel und 3 Abgängen – alle Größen

Kompakte T-Verteiler für zuverlässige 3-Abgang-Pneumatikleitungen

Der IQS T-Mehrfachverteiler Standard mit Stecknippel und 3 Abgängen ermöglicht die effiziente Verzweigung von Druckluft- oder Pneumatikleitungen auf drei separate Abgänge. Er ist ideal für kompakte Pneumatikanordnungen, Maschinenbau, Labor- und Prüftechnik oder automatisierte Fertigungsanlagen, bei denen mehrere Verbraucher zentral versorgt werden müssen.

Die integrierte Stecktechnik sorgt für werkzeugfreie, sichere Montage der Schläuche, während der robuste Kunststoff- oder Messingkörper dauerhafte Dichtigkeit und hohe Betriebssicherheit garantiert. Die T-Form ermöglicht eine optimale Leitungsführung bei minimalem Platzbedarf.

Gefertigt aus PA66-Kunststoff, vernickeltem Messing und NBR-Dichtungen, ist der T-Mehrfachverteiler für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Bauform: T-Mehrfachverteiler, Standard

• Anschluss: Stecknippel, 3 Abgänge

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: je nach Ausführung (R- oder G-Gewinde)

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Pneumatikanlagen, Maschinenbau, Automatisierung, Labor- und Prüftechnik

Sicherheitshinweis:
Montage nur bei drucklosem System. Schläuche korrekt einstecken und vor Inbetriebnahme auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie zuverlässige T-Verzweigungen mit Stecknippel für Ihre Pneumatikleitungen.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
