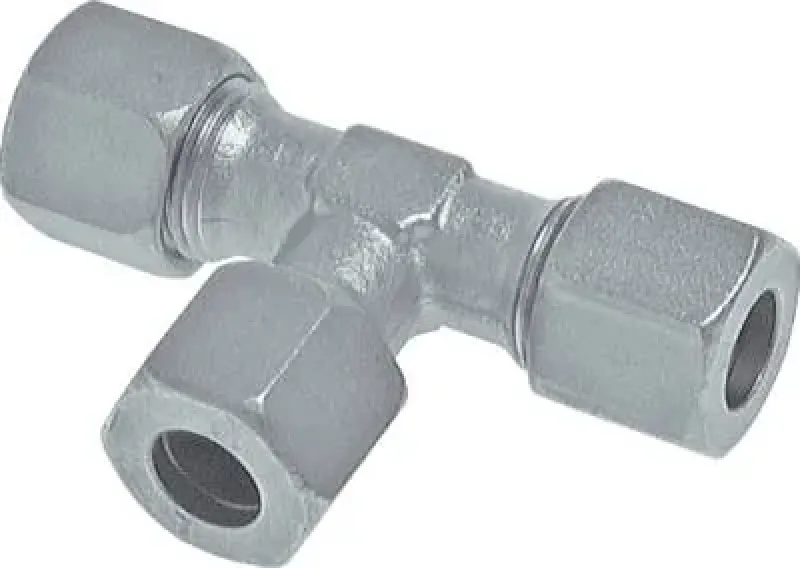

T-Schneidringverschraubung Stahl verzinkt ISO 8434-1 alle Größen

Vielseitige Rohrverzweigung für Heizung-Sanitär, Industriebedarf, Hydraulik, Druckluft & Pneumatik – Stahl-verzinkt – 500-bar

Diese T-Schneidringverschraubung basiert auf dem mechanischen Prinzip des 24°-Konus nach ISO-8434-1. Sie ermöglicht die sichere Verbindung und Verzweigung von drei Rohrleitungen in einem zentralen Bauteil. Bei der Montage schneidet sich der gehärtete Schneidring kontrolliert in die Rohrwandung ein, wodurch eine formschlüssige und absolut gasdicht Verbindung entsteht. Das System ist speziell für hohe Druckbelastungen ausgelegt und bleibt selbst unter extremen Bedingungen sowie im Bereich Vakuum dauerhaft zuverlässig.

Gefertigt aus hochwertigem Stahl-verzinkt, bietet diese Verschraubung eine exzellente mechanische Belastbarkeit für den täglichen Einsatz in Hydraulik und Maschinenbau. Im Vergleich zu einfachen Verbindern erlaubt die T-Form eine effiziente Medienverteilung bei minimalem Platzbedarf. Die präzise Oberflächenbeschichtung sorgt für einen soliden Korrosionsschutz, was die Ausfallsicherheit und Revisionsfreundlichkeit in Industrieanlagen und im Handwerk massiv erhöht.

• Verzweigung: Ermöglicht die Aufteilung eines Medienstroms auf zwei weitere Leitungen.

• Normkonform: Gefertigt nach ISO-8434-1 für maximale Kompatibilität und Sicherheit.

• Gasdicht: Perfekte Abdichtung für kritische Medien und anspruchsvolle Druckluft-Systeme.

• Langlebig: Robuster Stahl-verzinkt garantiert eine hohe Standzeit bei intensiver Nutzung.

Anwendungstipp: Achten Sie bei der Montage der T-Verbindung auf die spannungsfreie Ausrichtung aller drei Rohre. Die Rohrenden müssen rechtwinklig gesägt und sauber entgratet sein, um ein gleichmäßiges Einschneiden der Ringe und die volle Dichtwirkung zu gewährleisten.

Sicherheits-Hinweis: Diese Verschraubungen aus Stahl-verzinkt sind nicht für Ammoniak oder stark korrosive chemische Umgebungen geeignet; nutzen Sie hierfür unsere Edelstahl-Varianten.

Sichern Sie sich jetzt höchste Präzision für Ihre Rohrverzweigungen – wählen Sie die passende Größe und bestellen Sie direkt beim Fachhändler!

Typ Stahl verzinkt

Werkstoffe:
Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR

Temperaturbereich:
-40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C)

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.
