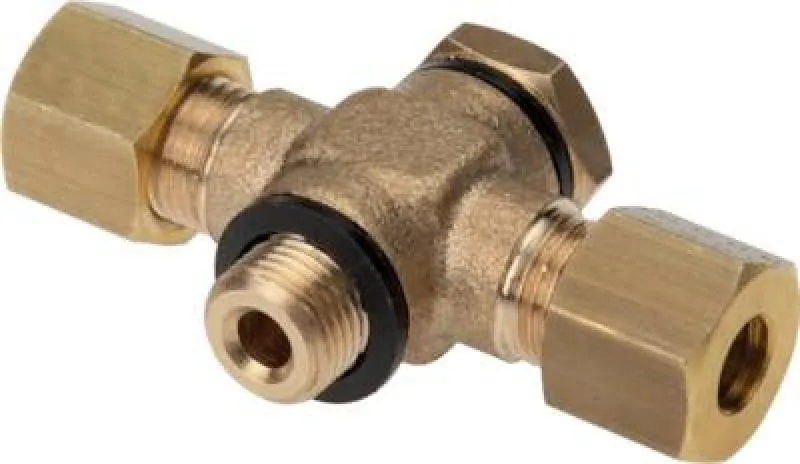

T-Klemmring-Schwenkverschraubungen mit zylindrischem Außengewinde – alle Größen

Flexible T-Klemmring-Schwenkverschraubungen für dynamische Industrie-Anwendungen

T-Klemmring-Schwenkverschraubungen mit zylindrischem Außengewinde bieten maximale Flexibilität bei der Rohrleitungsführung in B2B- und B2C-Anwendungen. Sie sind essenziell im Maschinenbau, der Hydraulik, Pneumatik und in der Automatisierungstechnik, wo Abzweigungen nicht nur dicht sein, sondern auch eine freie Ausrichtung oder Bewegung der angeschlossenen Komponenten ermöglichen müssen. Die Schwenkfunktion ist ideal für dynamische Systeme.

Gefertigt aus robusten, korrosionsbeständigen Materialien, garantieren diese Verschraubungen Langlebigkeit und Zuverlässigkeit im Dauerbetrieb. Der Hauptvorteil liegt in der Kombination aus der bewährten, schnellen Klemmringmontage (ohne Schweißen) und der 360-Grad-Schwenkbarkeit des Gewindeanschlusses. Dies optimiert Installationszeiten und vereinfacht die Wartung komplexer, beweglicher Anlagen.

Vorteile auf einen Blick (Bullet Points)

• Schwenkbar (360°): Ermöglicht flexible Ausrichtung und Bewegung angeschlossener Komponenten.

• Zylindrisches Außengewinde: Sorgt für eine sichere, flachdichtende oder O-Ring-Abdichtung.

• Vielseitige Abzweigung: Ideal für komplexe Rohrleitungsnetze und Systemerweiterungen.

• Hohe Dichtheit: Zuverlässige Abdichtung auch bei dynamischer Belastung und Vibrationen.

• Einfache Installation: Schnelle Montage der Rohrleitungen mittels effizientem Klemmringprinzip.

Anwendungstipp
Die Schwenkfunktion erfordert eine sorgfältige Abdichtung an der Gewindeseite, meist mittels eines integrierten O-Rings oder einer Flachdichtung. Achte bei der Installation auf das empfohlene Drehmoment, um die Dichtigkeit zu gewährleisten, ohne die Beweglichkeit unnötig einzuschränken. Überprüfe die Kompatibilität des Dichtmaterials mit dem durchströmenden Medium (Öl, Wasser, Luft).

Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Werkstoffe:
Körper: Messing, Dichtungen: Stahl verzinkt mit NBR-Einlage

Klemmringgewinde:

4 (M8x1)
5 (M10x1)
6 (M10x1)
8 (M12x1)
10 (M16x1,5)
12 (M18x1,5)
14 (M20x1,5)
15 (M20x1,5)
16 (M22x1,5)
18 (M24x1,5)
22 (M30x1,5)
