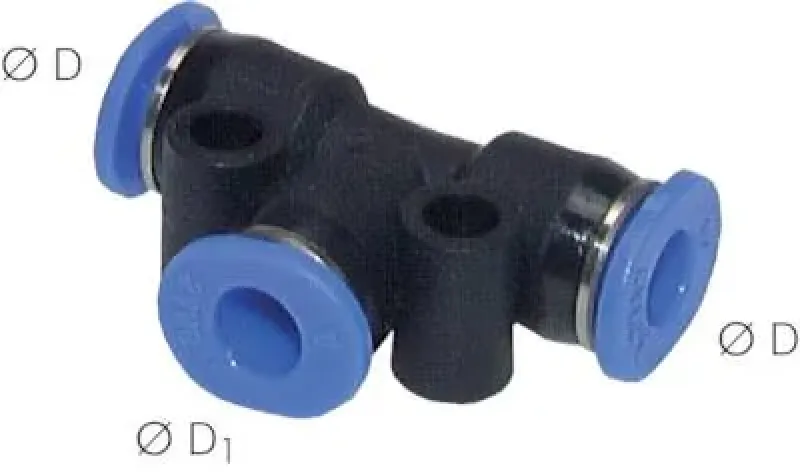

IQS T-Steckverbindungen auch reduzierend Mini, alle Größen

Mini-T-Steckverbinder aus POM/PBT auch reduzierend für die Verzweigung von Schläuchen in der Automatisierungstechnik

Die IQS T-Steckverbindungen auch reduzierend Mini in alle Größen sind essenzielles Pneumatik-Zubehör für die Verteilung von Druckluft in komplexen Miniatur-Systemen. Sie nutzen das bewährte Push-In Prinzip an allen drei Enden für eine schnelle, werkzeuglose Montage. Die Ausführung auch reduzierend ermöglicht den direkten Übergang von einem größeren auf einen kleineren Schlauchdurchmesser im T-Stück. Die integrierte Edelstahl-Haltekralle fixiert den Schlauch zuverlässig.

Diese Industrie-Fittings bestehen aus hochwertigem POM oder PBT, was sie besonders leicht und korrosionsbeständig macht. Sie eignen sich für Anwendungen mit Druckluftanschluss und sind zudem vakuumtauglich bis -0,95 bar. Die Druckbeständigkeit reicht bis zu 10 bar, bei einem Temperaturbereich von -20°C bis +70°C. Die verbauten NBR-Dichtungen gewährleisten eine hohe Betriebssicherheit in der Robotik und Feinwerktechnik.

• Reduzierende T-Form: Ermöglicht effiziente Abzweigungen von verschiedenen Schlauchmaßen im Mini-Sortiment

• Vielseitige Größen: Für alle gängigen kleinen Schlauchmaße der Mini-Serie verfügbar

• Hohe Betriebssicherheit: Robuste Kunststoffbauweise mit Edelstahl-Haltekrallen für maximale Zugfestigkeit

• Einfache Handhabung: Schnelle Push-In Montage an allen Enden spart wertvolle Wartungszeit

Anwendungstipp:
Stellen Sie sicher, dass alle drei Schlauchenden sauber und rechtwinklig geschnitten sind, bevor Sie sie in die jeweiligen Aufnahmen schieben. Das Einrasten der Schnellsteckverbinder muss deutlich spürbar sein, um die volle Dichtheit am Druckluftanschluss zu gewährleisten.

Sicherheitshinweis:
Arbeiten an pneumatischen Systemen dürfen nur im drucklosen Zustand erfolgen. Das Lösen von Verbindungen unter Druck stellt ein erhebliches Sicherheitsrisiko dar und kann zu Verletzungen sowie Schäden am Pneumatik-Zubehör führen.

Bestellen Sie jetzt die passenden IQS Mini-T-Steckverbinder für eine effiziente und sichere Schlauchanbindung.

Werkstoffe:
Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Gase

Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
