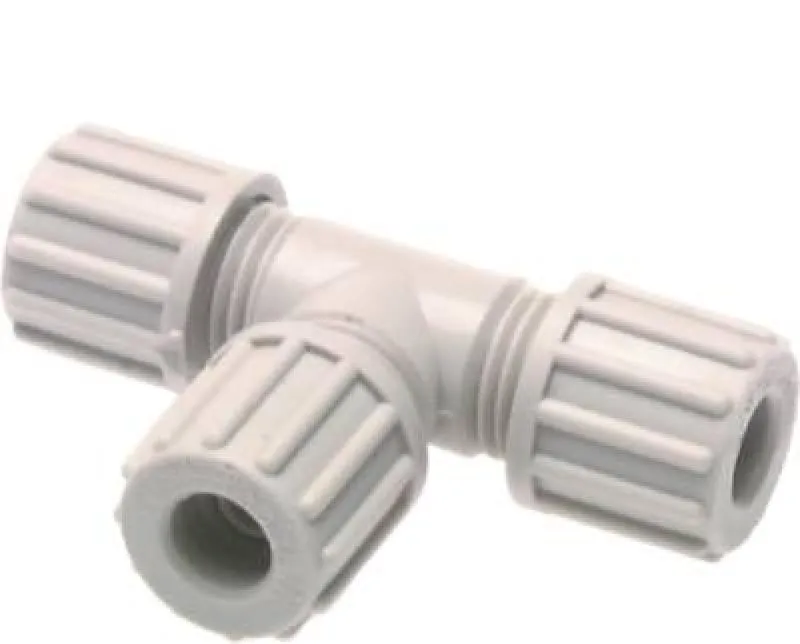

T-Schlauchverbindung Polypropylen Anschlussprinzip 1 (alle Größen)

Korrosionsfreie T-Verzweigung bis PN10 für Säuren, Laugen und Reinmedien

Diese T-Schlauchverbindung aus Polypropylen (PP) ermöglicht die sichere und chemikalienbeständige Verzweigung einer Schlauchleitung in zwei Abgänge. Die Verbindung basiert auf dem Anschlussprinzip 1 (Schneidring-Prinzip), bei dem ein PP-Schneidring durch das Anziehen der Überwurfmuttern eine kraftschlüssige und dichte Pressverbindung auf der Schlauchaußenwand erzeugt. Die metallfreie Konstruktion ist ideal für den Einsatz in korrosiven Umgebungen oder in der Reinstwassertechnik.

Die technischen Leistungswerte umfassen eine Druckbeständigkeit von bis zu PN10 bei Raumtemperatur (20°C) und einen Temperaturbereich von 0°C bis +80°C, wobei der Druck bei steigender Temperatur reduziert werden muss. Das Material PP gewährleistet eine exzellente Beständigkeit gegenüber einer Vielzahl von Säuren, Laugen und Salzlösungen. Das System ist für den Einsatz mit kalibrierten Schläuchen aus PP, PE, PA oder PUR optimiert. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• Chemikalienresistentes Polypropylen schützt die Verbindung dauerhaft vor Korrosion durch aggressive Medien

• Kompakte T-Bauform ermöglicht die effiziente Verteilung von Medien in engen Bauräumen

• Integrierter PP-Schneidring sorgt für eine zugfeste und sichere Verbindung ohne zusätzliche Dichtmittel

• Vollkunststoff-Design für Anwendungen in der Galvanotechnik oder Lebensmittelindustrie

Anwendungstipp

Zur Vermeidung von Leckagen und zur Sicherstellung der korrekten Schlauchpositionierung sollte ein Schlauchanschlagwerkzeug für Kunststoffarmaturen verwendet werden, um die ideale Einstecktiefe zu erreichen.

Die T-Schlauchverbindung aus Polypropylen bietet eine robuste und wirtschaftliche Lösung für die Verzweigung von Medienleitungen in chemisch belasteten Umgebungen.

Einsatzgebiet und allgemeine chemische Resistenzen
PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren.

Betriebstemperatur:
PP: bis max. +90°C

PN (bei +20°C):
10 bar

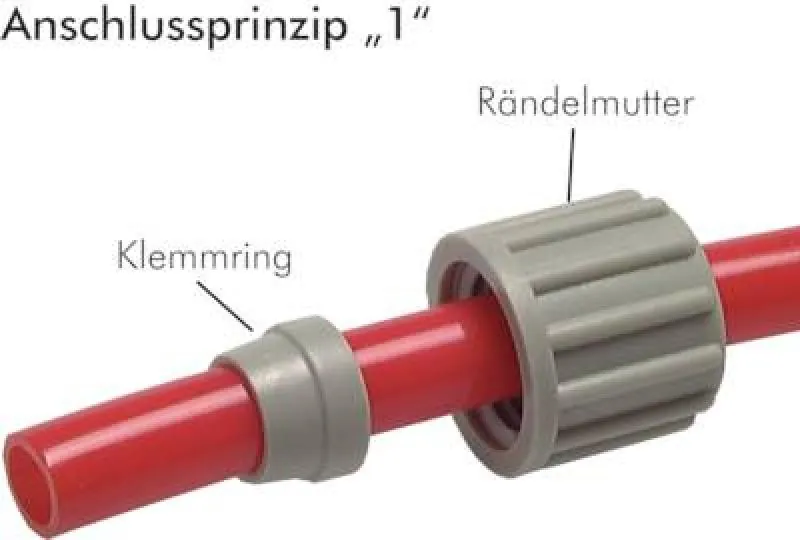

Anschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):

PA, PP, PVDF:
•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.
