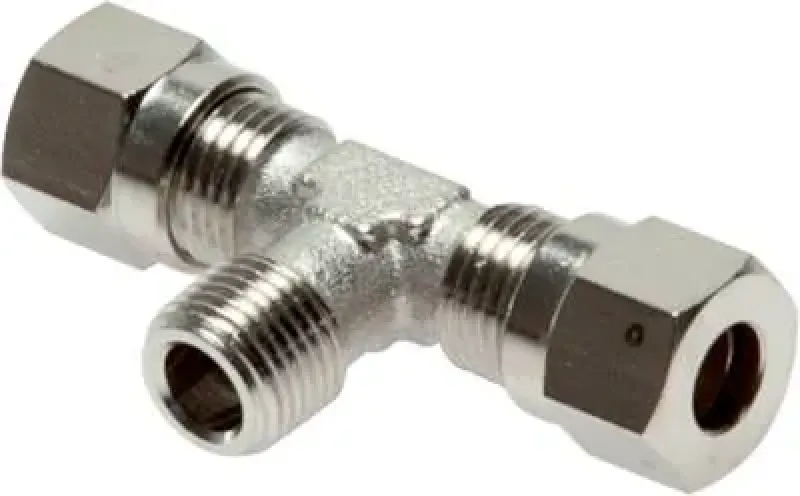

TE-Schneidringverschraubung AG Messing vernickelt ISO 8434-1 alle Größen

Robuste T-Einschraubverbindung für Pneumatik, Hydraulik, Druckluft, Industriebedarf & Heizung-Sanitär – Messing vernickelt – bis 60 bar – inkl. Schneidring

Die TE-Schneidringverschraubung mit AG (Außengewinde) nach ISO-8434-1 (ehemals DIN-2353) aus Messing-vernickelt ist die ideale Lösung, um eine Rohrleitung in zwei Richtungen zu verzweigen und gleichzeitig an ein Bauteil mit Innengewinde anzuschließen. Sie kombiniert einen Außengewinde-Stutzen (typischerweise konisches R-Gewinde oder zylindrisches G-Gewinde) mit zwei Rohranschlüssen. Das bewährte Schneidringprinzip sorgt an den Rohranschlüssen für eine absolut gasdichte und flüssigkeitsdichte Verbindung.

Eingesetzt wird diese Verschraubung vorrangig in der Pneumatik, im Maschinenbau sowie in der Ölhydraulik, wo sie Betriebsdrücken von bis zu 60-bar standhält. Dank der präzisen Fertigung ist die Verschraubung zudem vakuumtauglich, was sie für anspruchsvolle Anwendungen im Industriebedarf und in der Mess- und Regeltechnik qualifiziert. Auch im Bereich Heizung-&-Sanitär überzeugt die vernickelte Ausführung durch ihre Langlebigkeit und Korrosionsbeständigkeit gegenüber Wasser und Mineralölen. Laut Landefeld liegt der Temperaturbereich typischerweise bei -60°C bis maximal +300°C.

• Korrosionsschutz: Hochwertige Vernickelung schützt das Messing effektiv vor Anlaufen und Korrosion in der Druckluft-Technik.

• Anschlussvielfalt: Verfügbar mit konischem R-Gewinde oder zylindrischem G-Gewinde (AG) für flexible Integration.

• Leckagesicherheit: Absolut gasdicht durch präzise Schneidring-Technik nach internationaler Norm ISO-8434-1.

• Vielseitigkeit: Optimale Lösung für komplexe Verzweigungen in der Fluidtechnik, dem Maschinenbau und dem Handwerk.

Anwendungstipp: Bei der Montage des konischen R-Gewindes muss ein geeignetes Dichtmittel (z.B. PTFE-Dichtband) verwendet werden. Beim zylindrischen G-Gewinde ist eine plan aufliegende Dichtung (O-Ring oder Dichtring) für die Abdichtung erforderlich.

Inkompatibilität: Nicht geeignet für Ammoniak oder stark konzentrierte Säuren, da diese das Messinggefüge chemisch angreifen können.

Diese professionelle T-Einschraublösung mit Außengewinde für Industrie, Handwerk und Fluidtechnik jetzt hier direkt online bestellen.

Werkstoffe:
Körper: Messing vernickelt, Schneidring: Messing

Temperaturbereich:
-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.
