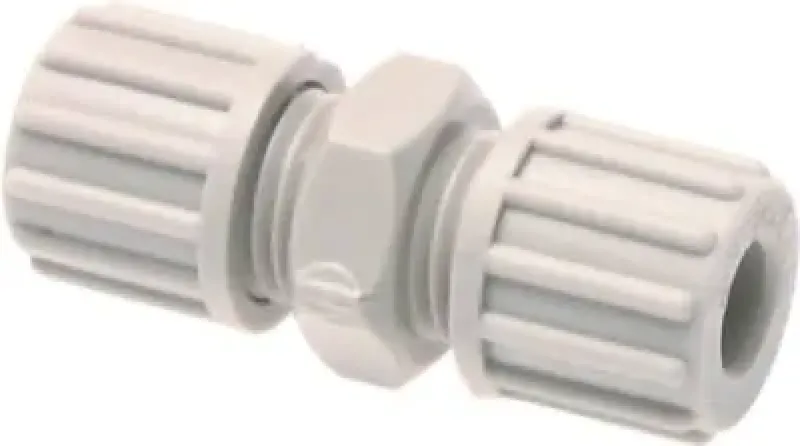

Gerade Schlauchverbindung Polyamid Anschlussprinzip 1 (alle Größen)

Druckfeste Rohrverbindung bis PN16 für Pneumatik- und Hydrauliksysteme

Diese gerade Schlauchverbindung aus Polyamid ermöglicht eine zugfeste und dichte Kopplung von zwei Schlauchleitungen in linearer Ausrichtung. Die mechanische Funktion basiert auf dem Anschlussprinzip 1, bei dem ein Polyamid-Schneidring durch das Anziehen der Überwurfmutter eine kraftschlüssige Pressung auf die Schlauchaußenwand ausübt. Durch diese Deformation entsteht eine formschlüssige Abdichtung, die auch bei hohen mechanischen Belastungen oder Vibrationen innerhalb des Leitungssystems stabil bleibt.

Die technischen Parameter des Werkstoffs PA erlauben eine Druckstufe von PN16 bei einer Betriebstemperatur von -20°C bis +90°C. Das System ist für den Einsatz mit kalibrierten Schläuchen aus Polyamid, Polyethylen oder Polyurethan ausgelegt. Aufgrund der spezifischen Materialhärte und Oberflächenbeschaffenheit ist diese Verschraubung nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• Werkstoff Polyamid 6 bietet eine hohe mechanische Festigkeit sowie eine exzellente Beständigkeit gegen Öle und Fette

• Integrierter PA-Schneidring gewährleistet eine zugfeste Verbindung ohne zusätzliche Elastomerdichtungen am Schlauch

• Vakuumtauglichkeit durch hochpräzise Konusgeometrien innerhalb des Verschraubungskörpers

• Korrosionsbeständigkeit ermöglicht den Einsatz in feuchten Umgebungen ohne Beeinträchtigung der Funktion

Anwendungstipp

Um eine optimale Eindringtiefe des Schneidrings zu garantieren, sollte das Schlauchende mit einem professionellen Schlauchabschneider für Kunststoffrohre gratfrei und exakt rechtwinklig gekürzt werden.

Die gerade Schlauchverbindung aus Polyamid stellt eine robuste und langlebige Lösung für die Verbindung von Druckleitungen im Maschinenbau dar.

Einsatzgebiet und allgemeine chemische Resistenzen
PA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien.

Betriebstemperatur:
PA: bis max. +80°C

PN (bei +20°C):
10 bar

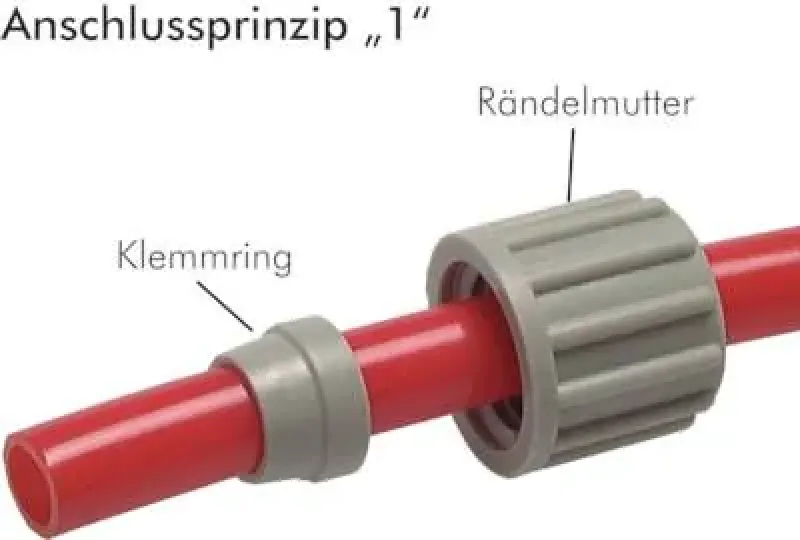

Anschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):


PA, PP, PVDF:
•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.
