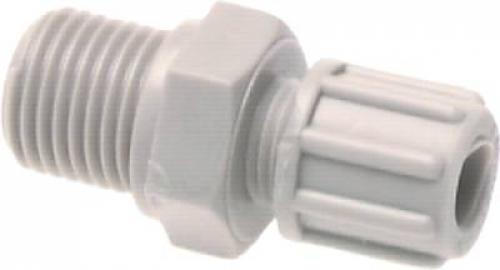

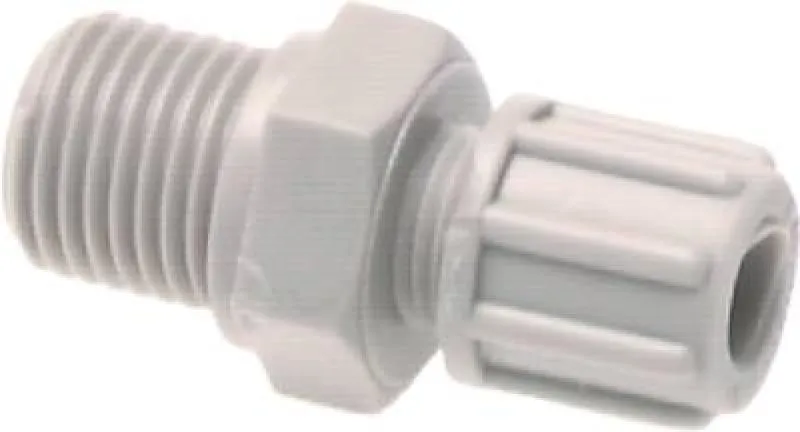

Gerade Verschraubung PA, Anschlussprinzip "1" (alle Größen)

Industrie & Handwerk: Sichere Überwurfmutter-Verbindung für die Automation

Diese gerade Verschraubung aus hochwertigem Polyamid (PA) setzt auf das bewährte Anschlussprinzip 1. Bei diesem System wird der Schlauch über den integrierten Nippel geschoben und mittels einer Überwurfmutter mechanisch fest fixiert. Dies garantiert eine extrem ausreißsichere Verbindung, die besonders in vibrationsintensiven Industrieumgebungen gegenüber einfachen Stecksystemen im Vorteil ist.

Die Verschraubung ist für den Einsatz mit Standard-Polyamid- oder Polyurethan-Schläuchen optimiert (nicht für PTFE-Schläuche geeignet) und bietet durch die Industrie-Qualität eine hervorragende Beständigkeit gegen Chemikalien und Korrosion. Durch die rein mechanische Klemmung ist die Verbindung mehrfach lösbar und ideal für langlebige Installationen im Maschinen- und Anlagenbau.

Ihre Vorteile auf einen Blick:

• Anschlussprinzip 1: Höchste mechanische Sicherheit durch feste Verschraubung mittels Überwurfmutter.

• Vibrationsfest: Kein ungewolltes Lösen des Schlauchs selbst bei starken Schwingungen oder Druckstößen.

• Materialvorteil PA: Extrem leichtes, korrosionsfreies Polyamid für chemisch anspruchsvolle Umgebungen.

• Wiederverwendbar: Problemloses Lösen und erneutes Verschrauben ohne Beschädigung des Schlauchs oder Fittings.

• Umfassende Auswahl: Verfügbar in allen gängigen Gewindegrößen für die nahtlose Integration in Ihr System.

Anwendungstipp:
Schieben Sie den Schlauch bis zum Anschlag über den Nippel, bevor Sie die Überwurfmutter handfest anziehen und anschließend leicht nachziehen. Passende Polyamid-Schläuche für Anschlussprinzip 1 finden Sie über die Google-Suche.

Diese Verschraubung bietet Anlagenbauern und Handwerkern durch das bewährte Klemmprinzip eine maximale Prozesssicherheit bei der Schlauchmontage.

Werkstoffe:
PA (Polyamid)

Einsatzgebiet und allgemeine chemische Resistenzen
PA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien.

Betriebstemperatur:
PA: bis max. +80°C

PN (bei +20°C):
10 bar

Anschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):

PA, PP, PVDF:
•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.
