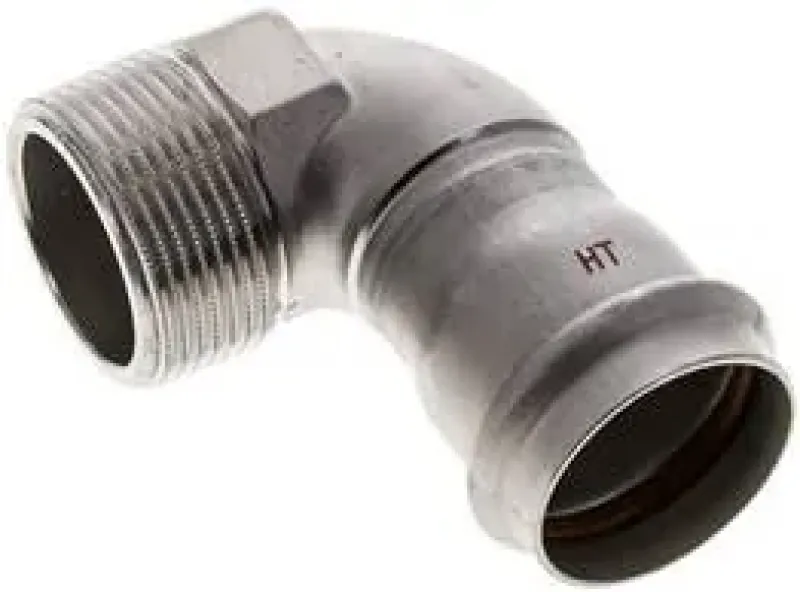

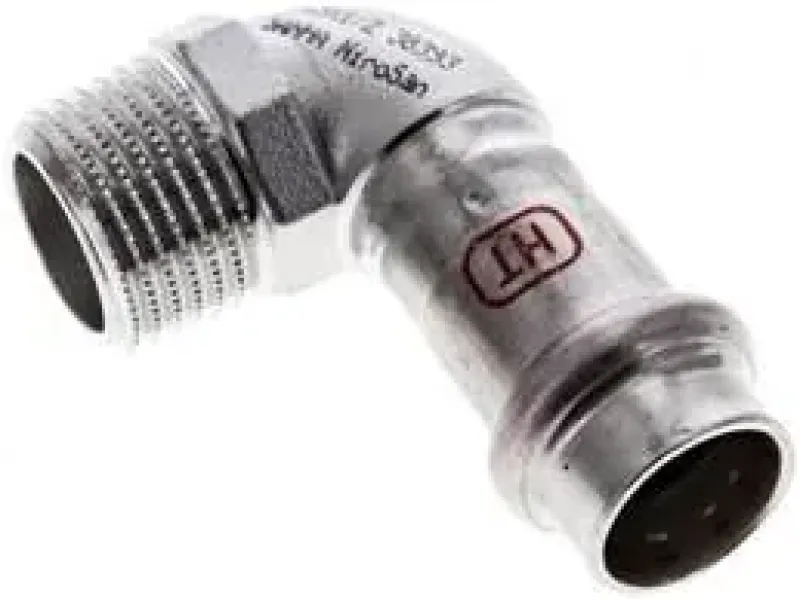

Winkel 90° mit Innenpressende & Außengewinde, Edelstahl, alle Größen

90-Grad-Presswinkel aus Edelstahl (V4A) für anspruchsvolle Rohrleitungssysteme

Dieser Winkel 90° aus hochwertigem Edelstahl (Werkstoff 1.4404 bzw. AISI 316L) ermöglicht eine saubere, hygienische und dauerhafte Richtungsänderung in Ihrem System. Das Bauteil kombiniert ein Innenpressende mit einem Außengewinde (AG), wodurch es ideal für den direkten Übergang von einem Pressrohr auf eine Komponente mit Innengewinde ist, wie z.B. eine Armatur, einen Filter oder einen Verteiler.

Das Material Edelstahl V4A zeichnet sich durch höchste Korrosionsbeständigkeit aus und ist unempfindlich gegenüber chloridhaltigem Wasser und vielen aggressiven Medien. Die DVGW-Zertifizierung bestätigt die uneingeschränkte Eignung für die Trinkwasserinstallation. Die kalte Pressverbindungstechnik gewährleistet eine schnelle und sichere Montage ohne offene Flamme.

Technische Kernmerkmale:

• Produkttyp: Presswinkel 90 Grad mit Übergang.

• Material: Edelstahl V4A (Werkstoff 1.4404 / AISI 316L).

• Winkel: 90 Grad Umlenkung.

• Anschlüsse: Innenpressende und Außengewinde (AG).

• Presskontur: Kompatibel mit gängigen Pressprofilen wie M-Kontur oder V-Kontur.

• Dichtung: Ausgestattet mit hochwertigen EPDM-O-Ringen (oder FKM für Spezialanwendungen).

• Druckstufe: Ausgelegt für einen Betriebsdruck bis maximal 16 bar.

• Größen: Verfügbar in allen gängigen Dimensionen (Rohr-Ø 15 mm bis 54 mm, Gewinde 3/8" bis 2").

Vorteile und technische Highlights:

• Höchste Hygiene: Edelstahl V4A ist ideal für sensible Anwendungen in der Lebensmittel- und Pharmazeutik.

• Maximale Beständigkeit: Extrem resistent gegen Lochfraß und Spannungsrisskorrosion.

• Sichere Pressverbindung: Kalte Fügetechnik verhindert Brandgefahren und spart Montagezeit.

• Geprüfte Sicherheit: Ausführungen mit Zwangsundichtigkeit im unverpressten Zustand (SC-Contur) zur sofortigen Fehlererkennung.

Wählen Sie im Dropdown die passende Größe Ihres Edelstahl-Presswinkels aus, um eine korrosionsbeständige, langlebige und hygienisch einwandfreie Verbindung in Ihrem System zu realisieren.

Werkstoffe: Typ Edelstahl: 1.4404, Dichtungen: FKM (rot)

Temperaturbereich*: -20°C bis +200°C (je nach Medium), kurzzeitig max. +280°C

Betriebsdruck:Typ Edelstahl: 40 bar (Ø 15 - 22), 25 bar (Ø 28 - 35), 16 bar (Ø 42 - 54), max. Betriebsdruck bei technischen Gasen (z.B. Druckluft, Argon, Stickstoff, Kohlendioxid): 16 bar

Anwendungsbereiche: Druckluft, Kühlwasser, Brauchwasser, Heizungswasser, Heizölanlagen, thermische Solaranlagen mit Glykol oder Glykol-Wassergemisch

Vorteile:
•durch FKM Dichtung auch für ölhaltige Druckluft und Wasser-Glykol-Gemische verwendbar,
•verpressbar mit allen handelsüblichen Pressbacken und -schlingen, die der original Presskontur SA, M und V entsprechen,

Achtung: Pressfittings aus C-Stahl sind wegen Korrosionsgefahr nicht für Druckluftleitungen geeignet. Wir bieten diese daher nicht an.

*aufgrund der Vielzahl von Anwendungsmöglichkeiten, nachstehend Auszug der max. Temperaturwerte: Druckluft, Heizöl, Wasser (ohne Zusätze): -20°C bis max. +120°C Glykol-Wassergemisch, Glykol: -20°C bis max. +200°C (kurzzeitig bis max. +280°C)
