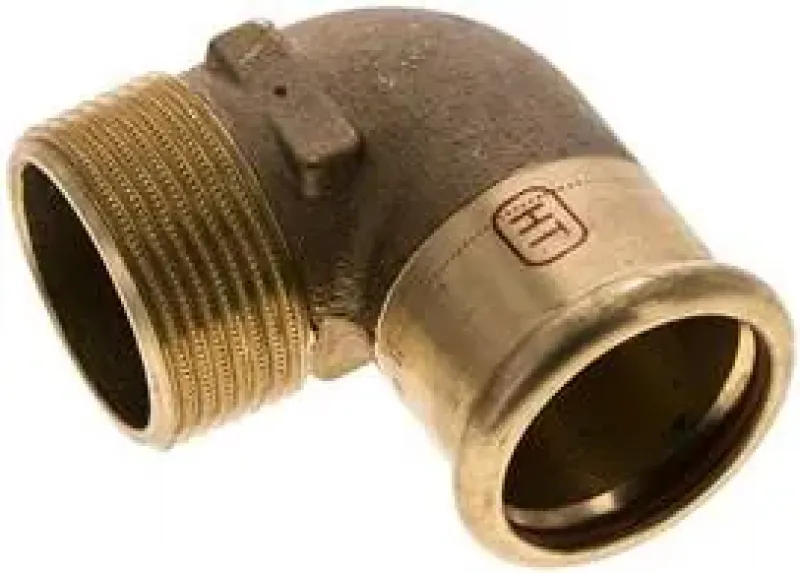

Winkel 90° mit Innenpressende & Außengewinde, Kupfer, alle Größen

90-Grad-Presswinkel aus Kupfer für effiziente Richtungsänderungen

Dieser Winkel 90° aus hochwertigem Kupfer ermöglicht eine saubere und dauerhafte Richtungsänderung in Ihrem Rohrleitungssystem. Das Bauteil kombiniert ein Innenpressende mit einem Außengewinde (AG), wodurch es ideal für den direkten Übergang von einem Pressrohr auf eine Komponente mit Innengewinde ist, wie z.B. eine Armatur oder einen Verteiler.

Die schnelle und kalte Pressverbindungstechnik bietet eine erhebliche Zeitersparnis gegenüber dem Löten und eliminiert die Notwendigkeit einer offenen Flamme auf der Baustelle. Die hochwertigen Materialien Kupfer und Rotguss im Gewindebereich gewährleisten Korrosionsbeständigkeit und eine lange Lebensdauer. Viele dieser Fittings sind DVGW-zertifiziert und somit sicher für Trinkwasseranwendungen.

Technische Kernmerkmale:

• Produkttyp: Presswinkel 90 Grad mit Übergang.

• Material: Kupfer (Cu-DHP) und hochwertiger Rotguss im Gewindebereich.

• Winkel: 90 Grad Umlenkung.

• Anschlüsse: Innenpressende und Außengewinde (AG).

• Presskontur: Kompatibel mit gängigen Pressprofilen wie M-Kontur oder V-Kontur.

• Dichtung: Ausgestattet mit hochwertigen EPDM-O-Ringen (falls zutreffend für das System).

• Druckstufe: Ausgelegt für einen Betriebsdruck bis maximal 16 bar.

• Größen: Verfügbar in allen gängigen Dimensionen (Rohr-Ø 12 mm bis 54 mm, Gewinde 3/8" bis 2").

Vorteile und technische Highlights:

• Schnelle Installation: Effiziente Montage durch kalte Pressverbindungstechnologie.

• Hohe Zuverlässigkeit: Dauerhaft dichte Verbindung, die Lötfehler ausschließt.

• Vielseitig einsetzbar: Ideal für Sanitär-, Heizungs- und teils Solaranwendungen (je nach Dichtung).

• Integrierte Sicherheit: Ausführungen mit Zwangsundichtigkeit im unverpressten Zustand (SC-Contur) zur sofortigen Fehlererkennung.

Wählen Sie im Dropdown die passende Größe Ihres Kupfer-Presswinkels aus, um eine sichere, normgerechte und effiziente Richtungsänderung in Ihrem Rohrleitungssystem zu realisieren.

Werkstoffe: Körper: Kupfer / Kupferlegierung

Temperaturbereich*: -20°C bis +200°C (je nach Medium), kurzzeitig max. +280°C

Betriebsdruck: Typ Kupfer / Kupferlegierung: 16 bar,

Anwendungsbereiche: Druckluft, Kühlwasser, Brauchwasser, Heizungswasser, Heizölanlagen, thermische Solaranlagen mit Glykol oder Glykol-Wassergemisch

Vorteile:
•durch FKM Dichtung auch für ölhaltige Druckluft und Wasser-Glykol-Gemische verwendbar,
•verpressbar mit allen handelsüblichen Pressbacken und -schlingen, die der original Presskontur SA, M und V entsprechen,

Achtung: Pressfittings aus C-Stahl sind wegen Korrosionsgefahr nicht für Druckluftleitungen geeignet. Wir bieten diese daher nicht an.

*aufgrund der Vielzahl von Anwendungsmöglichkeiten, nachstehend Auszug der max. Temperaturwerte: Druckluft, Heizöl, Wasser (ohne Zusätze): -20°C bis max. +120°C Glykol-Wassergemisch, Glykol: -20°C bis max. +200°C (kurzzeitig bis max. +280°C)
