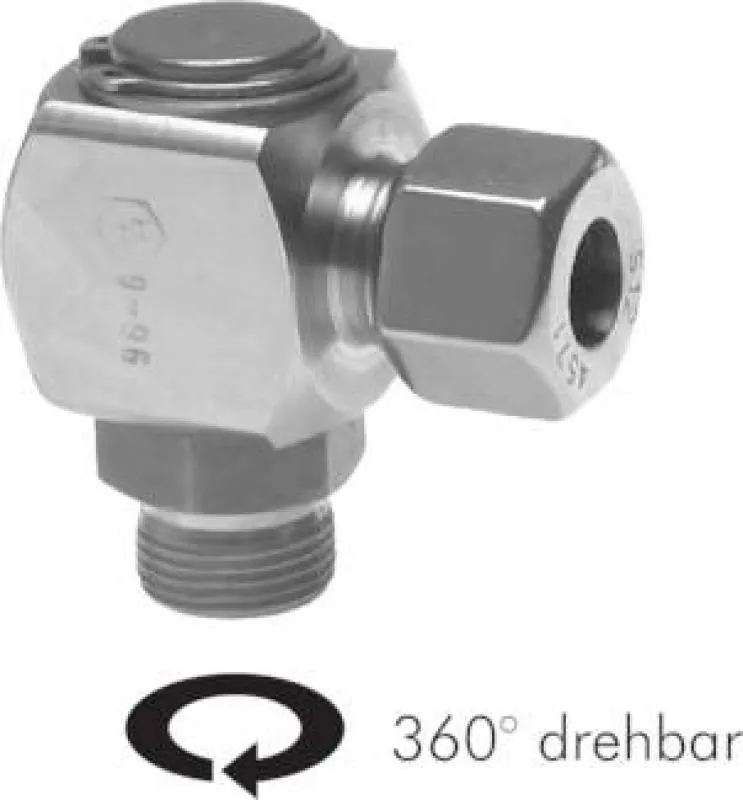

Winkel-Schneidringdrehverschraubung Edelstahl NC 1.4404 alle Größen (G-Gewinde)

Dynamische 90°-Rohrverbindung für Schwenkbewegungen in Prozesstechnik & Industriebedarf – Edelstahl 1.4404 – bis 400 bar – bis 10 U/min

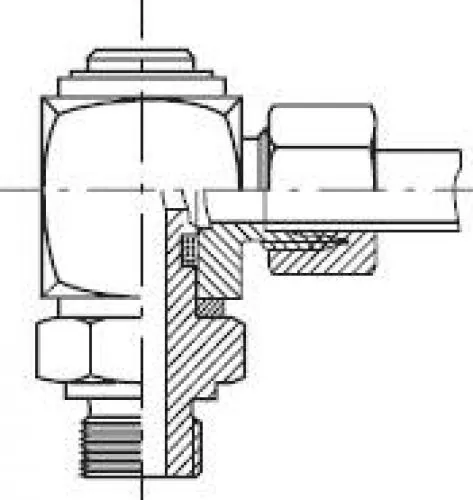

Die Winkel-Schneidringdrehverschraubung mit NC-Klemmring und G-Gewinde ermöglicht eine vibrationssichere, rechtwinklige und drehbare Anbindung an Bauteile, die langsame oszillierende Bewegungen erfordern (bis zu 10-U/min). Das Prinzip der NC-Verschraubung (Non-Cutting) basiert auf einer elastischen Verkeilung im 24°-Konus der DIN-2353, die durch kontrollierte Flächenpressung eine absolute Dichtheit erzielt, ohne das Rohr einzuschneiden. Das zylindrische G-Gewinde dichtet planseitig mittels einer Weichdichtung (z.B. O-Ring), während eine integrierte Radialwellendichtung (standardmäßig FKM bei diesem Edelstahltyp) die dynamische Abdichtung während der Bewegung gewährleistet.

Gefertigt aus dem Werkstoff Edelstahl-1.4404 (AISI 316L, ein V4A-Stahl), bietet diese Komponente eine herausragende Beständigkeit gegen Korrosion und ist durch den niedrigen Kohlenstoffgehalt widerstandsfähiger gegen Lochfraß als 1.4571. Dies macht sie unverzichtbar im chemischen-Apparate-&-Anlagenbau, im Schiffsbau und in der Prozesstechnik. Die Druckfestigkeit von bis zu 400-bar garantiert eine maximale Ausfallsicherheit im Maschinenbau und anspruchsvollem Industriebedarf.

• Beweglichkeit: Realisiert Schwenk- und Rotationsbewegungen bis 10-U/min unter vollem Systemdruck.

• Vibrationsschutz: Der NC-Klemmring verhindert durch elastische Verkeilung zuverlässig das Lockern der Verbindung.

• Werkstoffqualität: Hochresistenter Edelstahl-1.4404 für maximale Langlebigkeit in korrosiven Umgebungen.

• Dichtheit: Absolut gasdicht durch die Kombination aus NC-Technik und dynamischer Dichtung.

Anwendungstipp: Bei der Montage des G-Gewindes ist die Verwendung eines passenden O-Rings oder Dichtrings für die planseitige Abdichtung entscheidend. Achten Sie auf die Medienverträglichkeit der dynamischen Dichtung (standardmäßig FKM) mit Ihren spezifischen Fluiden und überschreiten Sie nicht die maximale Drehzahl von 10 U/min.

Sicherheitshinweis: Diese Verschraubung ist nicht für die Verwendung mit weichen Kunststoffschläuchen ohne entsprechende Stützhülsen aus Edelstahl vorgesehen.

Diese technisch ausgereifte, dynamische Winkellösung für komplexe Rohrleitungssysteme in der Industrie, dem Anlagenbau und dem Handwerk jetzt hier direkt online bestellen.

Werkstoffe:
Dichtung: FKM

Temperaturbereich*:
-20°C bis max. +120°C

Medien:
schmierende Medien (z.B. Hydrauliköl oder geölte Druckluft)

Anwendungsbereich:
Zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder schwenkenden Maschinenteilen. Schlauch kann durch die gleitgelagerte Welle unter maximaler Druckbelastung schwenken und rotieren.

Achtung:
Zum Ausgleich von Fluchtungsungenauigkeiten wird die Verwendung eines flexiblen Anschlusses dringend empfohlen.
