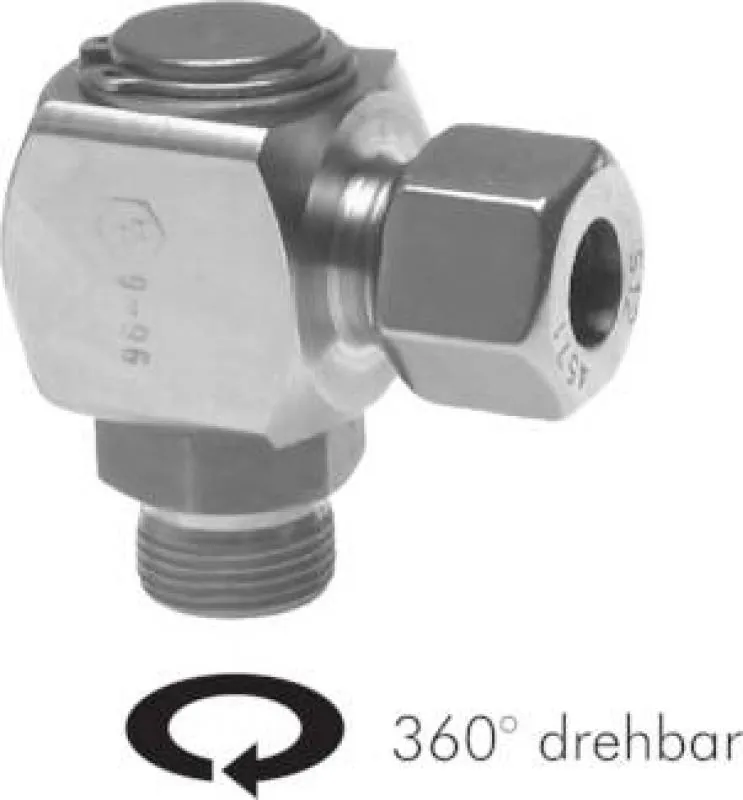

Winkel-Schneidringdrehverschraubung Edelstahl NC 1.4404 alle Größen

Dynamische 90°-Rohrverbindung für Schwenkbewegungen in Prozesstechnik & Industriebedarf – Edelstahl 1.4404 – bis 400 bar – bis 10 U/min

Die Winkel-Schneidringdrehverschraubung mit NC-Klemmring ermöglicht eine drehbare, rechtwinklige Anbindung in Systemen, die langsame oszillierende oder rotierende Bewegungen erfordern (bis zu 10-U/min). Das Prinzip der NC-Verschraubung (Non-Cutting) basiert auf einer elastischen Verkeilung im 24°-Konus der DIN-2353, die durch kontrollierte Flächenpressung eine absolute Dichtheit erzielt, ohne das Rohr einzuschneiden. Eine integrierte Radialwellendichtung (standardmäßig FKM/Viton bei diesem Edelstahltyp) gewährleistet dabei die absolute Dichtheit (flüssigkeits- und gasdicht) während der Bewegung.

Gefertigt aus dem Werkstoff Edelstahl-1.4404 (AISI 316L, ein V4A-Stahl), bietet diese Komponente eine herausragende Beständigkeit gegen Korrosion und ist durch den niedrigen Kohlenstoffgehalt widerstandsfähiger gegen Lochfraß als 1.4571. Dies macht sie unverzichtbar im chemischen-Apparate-&-Anlagenbau, im Schiffsbau und in der Prozesstechnik. Die Druckstufen erreichen in der schweren Baureihe (S) bis zu 400-bar, was maximale Ausfallsicherheit in der Hochdruck-Hydraulik und anspruchsvollem Industriebedarf garantiert.

• Beweglichkeit: Ermöglicht Rotations- und Schwenkbewegungen von bis zu 10-U/min in der Anlage.

• Werkstoffgüte: Hochwertiger Edelstahl-1.4404 für verbesserte Korrosionsbeständigkeit in aggressiven Medien.

• Druckstabilität: Ausgelegt für extreme Belastungen in Hydraulik- und Pneumatik-Systemen bis 400-bar.

• Dichtheit: Absolut gasdicht und vakuumtauglich durch den NC-Klemmring und die dynamische Dichtung.

Anwendungstipp: Die integrierte Dichtung (standardmäßig FKM) ist für einen typischen Temperaturbereich von ca. -20°C bis max. +120°C ausgelegt. Prüfen Sie die Medienverträglichkeit der Dichtung (z.B. NBR oder EPDM als Option) vor dem Einsatz mit spezifischen Hydraulikölen oder aggressiven chemischen Fluiden.

Sicherheitshinweis: Die maximale Nenndrehzahl von 10 U/min darf nicht überschritten werden, um die Lebensdauer der internen dynamischen Dichtung zu gewährleisten.

Diese technisch ausgereifte, dynamische Winkellösung für komplexe Rohrleitungssysteme in der Industrie, dem Anlagenbau und dem Handwerk jetzt hier direkt online bestellen.

Werkstoffe:
Dichtung: FKM

Temperaturbereich*:
-20°C bis max. +120°C

Medien:
schmierende Medien (z.B. Hydrauliköl oder geölte Druckluft)

Anwendungsbereich:
Zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder schwenkenden Maschinenteilen. Schlauch kann durch die gleitgelagerte Welle unter maximaler Druckbelastung schwenken und rotieren.

Achtung:
Zum Ausgleich von Fluchtungsungenauigkeiten wird die Verwendung eines flexiblen Anschlusses dringend empfohlen.
