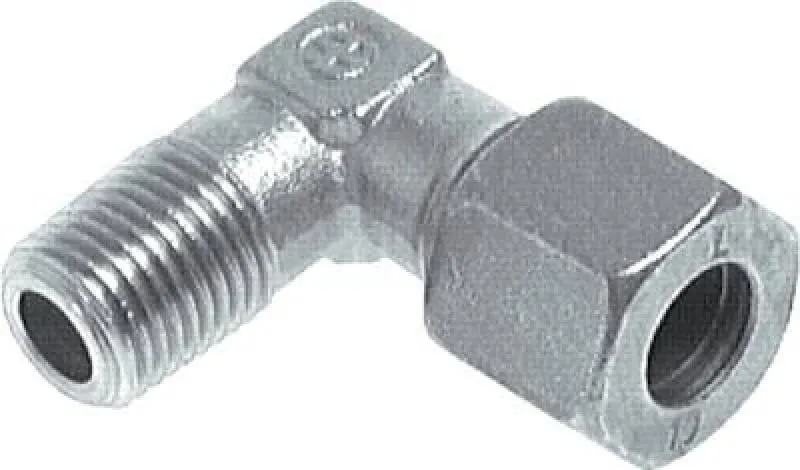

Vielseitige 90-Grad-Einschraubverschraubung für Pneumatik, Hydraulik, Druckluft, Industriebedarf & Heizung-Sanitär – Stahl-verzinkt – 400-bar
Diese Winkel-Schneidringeinschraubverschraubung kombiniert das bewährte mechanische Prinzip des 24°-Konus nach ISO-8434-1 auf der Rohrseite mit einem metrischen Einschraubgewinde. Sie dient zur Anbindung eines Rohres an eine Komponente (z. B. Zylinder oder Ventil) in einem 90-Grad-Winkel zur Anschlussfläche. Bei der Montage schneidet sich der gehärtete Schneidring in die Rohrwandung ein, wodurch eine formschlüssige und absolut gasdicht Verbindung entsteht. Dieses System ist speziell für hohe Druckbelastungen ausgelegt und bleibt auch im Bereich Vakuum dauerhaft zuverlässig.
Gefertigt aus hochwertigem Stahl-verzinkt, bietet diese Verschraubung eine exzellente mechanische Belastbarkeit für den täglichen Einsatz in Hydraulik und Maschinenbau. Die metrische Gewindeausführung sorgt für Kompatibilität mit gängigen europäischen Komponenten. Die präzise Oberflächenbeschichtung garantiert einen soliden Korrosionsschutz, was die Ausfallsicherheit und Revisionsfreundlichkeit in Industrie und Handwerk nachhaltig sicherstellt.
Flexibel: Ermöglicht die 90-Grad-Anbindung des Rohres an Komponenten mit Innengewinde.
Normkonform: Gefertigt nach ISO-8434-1 für maximale Kompatibilität und Sicherheit.
Gasdicht: Perfekte Abdichtung für kritische Medien und anspruchsvolle Druckluft-Systeme.
Langlebig: Robuster Stahl-verzinkt garantiert eine hohe Standzeit bei intensiver Nutzung.
Anwendungstipp: Die Abdichtung auf der Einschraubseite erfolgt meist über einen separaten Dichtring (metrisches Gewinde). Achten Sie bei der Montage auf ein rechtwinklig gesägtes und sauber entgratetes Rohr sowie die korrekte Vormontage des Schneidrings, um die volle Dichtwirkung zu gewährleisten.
Sicherheits-Hinweis: Diese Einschraubverschraubungen aus Stahl-verzinkt sind nicht für Ammoniak oder stark korrosive chemische Umgebungen geeignet; nutzen Sie hierfür unsere Edelstahl-Varianten.
Sichern Sie sich jetzt höchste Präzision für Ihre 90-Grad-Rohrverbindungen und bestellen Sie direkt beim Fachhändler!
Typ Stahl verzinkt
Werkstoffe:
Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR
Temperaturbereich:
-40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C)
Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.
