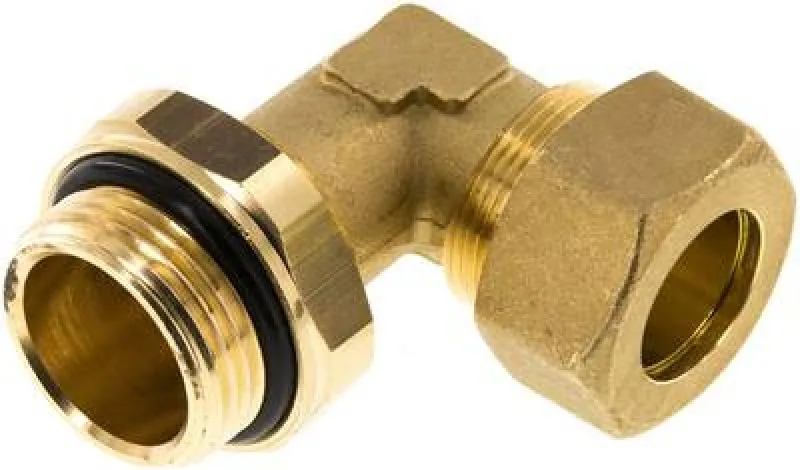

Positionierbare Winkel-Klemmringverschraubungen mit zylindrischem Außengewinde – alle Größen

Flexible & dichte Winkel-Klemmringverschraubungen für vielseitige Industrie-Anwendungen

Positionierbare Winkel-Klemmringverschraubungen mit zylindrischem Außengewinde sind essenzielle Komponenten, wenn es um flexible und zugleich dichte Rohrverbindungen in B2B- und B2C-Bereichen geht. Sie finden breite Anwendung im Maschinenbau, in der Pneumatik, Hydraulik sowie in der Haustechnik. Ihre besondere Konstruktion ermöglicht eine exakte Ausrichtung der Winkelposition nach der Montage, was sie ideal für komplexe Installationen unter beengten Platzverhältnissen macht.

Gefertigt aus robusten, korrosionsbeständigen Materialien, garantieren diese Verschraubungen Langlebigkeit und Zuverlässigkeit im Dauerbetrieb. Der Hauptvorteil liegt in der einfachen Montage ohne Schweißen oder Löten und der Möglichkeit, die Ausrichtung der Leitung im Nachhinein präzise zu justieren. Dies optimiert Installationszeiten und vereinfacht Wartungsarbeiten im industriellen Umfeld.

Vorteile auf einen Blick (Bullet Points)

• Positionierbar: Exakte Ausrichtung des Winkels nach der Montage möglich.

• Zylindrisches Gewinde: Gewährleistet eine sichere, lösbare Verbindung mit flachdichtender oder O-Ring-Abdichtung.

• Hohe Dichtheit: Zuverlässige Abdichtung auch bei Druckspitzen und Vibrationen.

• Korrosionsbeständig: Für den Einsatz in anspruchsvollen, feuchten oder chemischen Umgebungen.

• Zeitsparend: Einfache und schnelle Montage ohne Spezialwerkzeuge oder Schweißarbeiten.

Anwendungstipp
Da zylindrische Gewinde in der Regel flachdichtend oder mit einem O-Ring abgedichtet werden, ist es entscheidend, die passende Dichtung (z. B. einen Kupferring oder O-Ring) zu verwenden und die Gegenstelle auf eine saubere Dichtfläche zu prüfen. Achte auf das korrekte Drehmoment beim Anziehen, um die Positionierbarkeit zu gewährleisten, ohne die Dichtung zu beschädigen.

Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Werkstoffe:
Körper: Messing, Dichtungen: NBR

Klemmringgewinde:

4 (M8x1)
5 (M10x1)
6 (M10x1)
8 (M12x1)
10 (M16x1,5)
12 (M18x1,5)
14 (M20x1,5)
15 (M20x1,5)
16 (M22x1,5)
18 (M24x1,5)
22 (M30x1,5)
