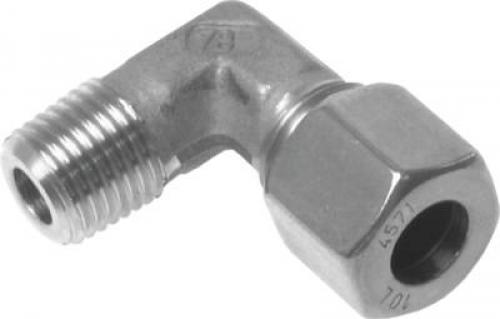

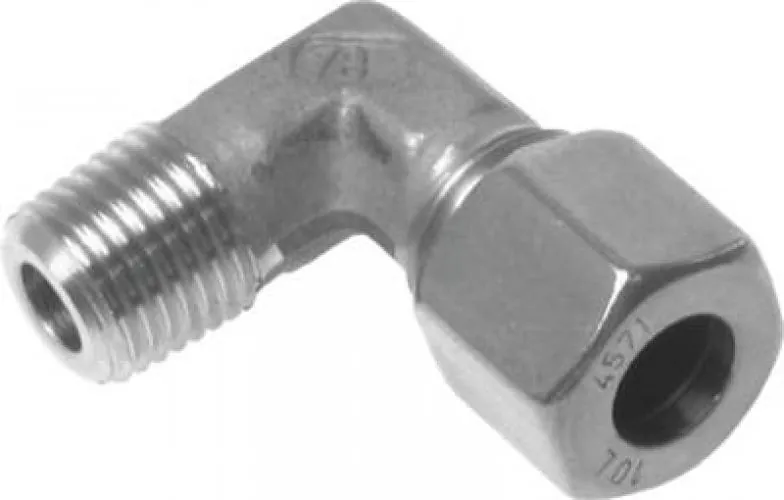

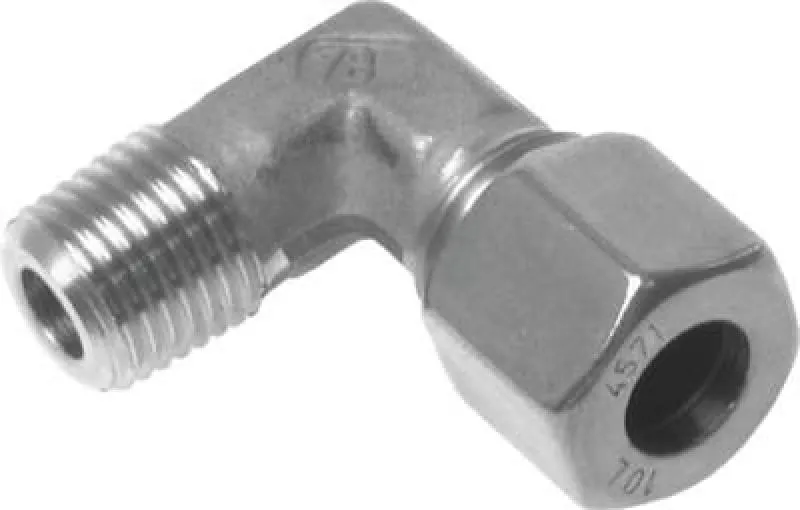

Winkel-Schneidringeinschraubverschraubung Edelstahl NC alle Größen (R/G-Gewinde)

Vibrationsfeste 90°-Einschraubverbindung für Prozesstechnik, Schiffbau & Industrie – Edelstahl V4A – bis 400 bar – inkl. NC-Klemmring

Die Winkel-Schneidringeinschraubverschraubung mit NC-Klemmring ermöglicht eine vibrationssichere, rechtwinklige Anbindung an Bauteile mit konischem R-Gewinde oder zylindrischem G-Gewinde. Das Prinzip der NC-Verschraubung (Non-Cutting) basiert auf einer elastischen Verkeilung im 24°-Konus der DIN-2353, die durch kontrollierte Flächenpressung eine absolute Dichtheit erzielt, ohne das Rohr einzuschneiden. Diese Konstruktion ist extrem vibrationsfest, absolut gasdicht und vakuumtauglich, wodurch sie sich ideal für Anwendungen mit hohen dynamischen Belastungen oder kritischen Medien eignet.

Gefertigt aus dem Werkstoff Edelstahl-1.4571, weist diese Verschraubung eine herausragende Korrosionsbeständigkeit auf, die selbst in chloridhaltigen Medien oder aggressiven chemischen Umgebungen im Maschinenbau und der Verfahrenstechnik erhalten bleibt. Die Druckfestigkeit von bis zu 400-bar garantiert eine maximale Ausfallsicherheit in der Hochdruck-Hydraulik und anspruchsvollem Industriebedarf. Die Materialgüte V4A ist prädestiniert für den Einsatz in der chemischen Industrie, im Schiffsbau und in der Offshore-Technik, wo Langlebigkeit gefordert ist.

• Leckagesicherheit: Die elastische Verkeilung des NC-Systems sorgt für dauerhafte Dichtheit auch bei starken Systemvibrationen.

• Werkstoffgüte: Hochwertiger Edelstahl-1.4571 garantiert Beständigkeit gegen interkristalline Korrosion und aggressive Medien.

• Anpassungsfähig: Verfügbar mit R-Gewinde (konisch) oder G-Gewinde (zylindrisch) für flexible Installationen.

• Sicherheitsstandard: Absolut gasdicht und vakuumtauglich für höchste Anforderungen an Dichtheit.

Anwendungstipp: Bei der Montage des R-Gewindes ist die Verwendung eines geeigneten Dichtmittels unerlässlich. Für das G-Gewinde wird eine plan aufliegende Dichtung (z.B. O-Ring oder Dichtring) benötigt, um die notwendige Abdichtung zu gewährleisten.

Sicherheitshinweis: Diese Verschraubung ist nicht für die Verwendung mit weichen Kunststoffschläuchen ohne entsprechende Stützhülsen aus Edelstahl vorgesehen.

Diese technisch ausgereifte Winkellösung für komplexe Rohrleitungssysteme in der Industrie, dem Anlagenbau und dem Handwerk jetzt hier direkt online bestellen.

Typ Edelstahl und NC-Verschraubung

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen und NC-Klemmringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Hinweise zu NC-Klemmringverschraubungen

Vorteile:
• Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). • Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. • Kann beliebig oft gelöst und wieder verschraubt werden. • NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. • Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
