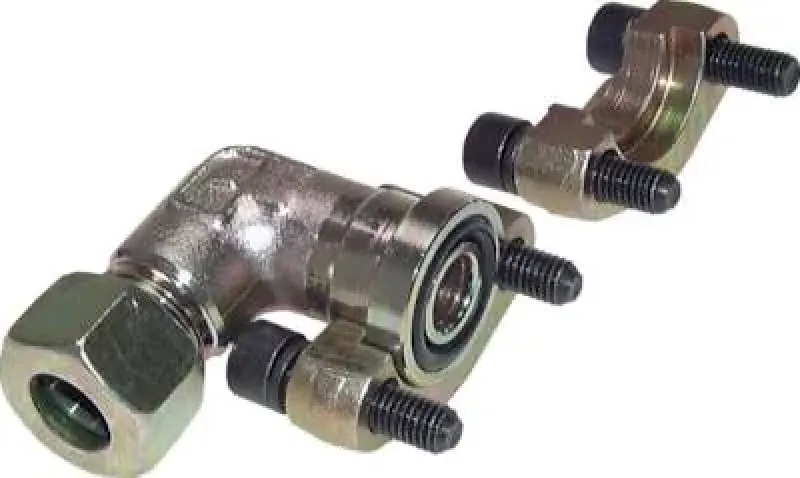

Winkel-Flanschverschraubungen 90° mit geteiltem SAE-Flansch, Lochbild 3000 PSI, Stahl verzinkt, alle Größen

Standard-Hydraulikwinkel (Code 61) für 90-Grad-Rohranschlüsse

Diese Winkel-Flanschverschraubungen 90° sind für die Standard-Druckreihe nach SAE J518 Code 61 (ISO 6162-1) entwickelt worden. Mit einer Druckfestigkeit von bis zu 3000 PSI (ca. 210 bar, abhängig von der Nennweite) ermöglichen sie eine platzsparende Richtungsänderung direkt am Hydraulikaggregat, ohne die Sicherheit einer genormten Flanschverbindung zu gefährden.

Die Ausführung in Stahl verzinkt garantiert eine hohe mechanische Belastbarkeit und einen effektiven Schutz vor Korrosion. Die Verwendung von geteilten Halbschalen bietet maximale Flexibilität bei der Installation: Der Winkel kann einfach um die Rohrleitung gelegt und montiert werden, auch wenn der Bauraum begrenzt ist. Die Abdichtung zum Pumpen- oder Motorflansch erfolgt über einen zuverlässigen O-Ring, während die Rohrseite durch die bewährte Schneidring-Verschraubung druckfest fixiert wird.

Technische Kernmerkmale:

• Produkttyp: 90° Winkel-Flanschverschraubung mit geteilten SAE-Flanschhälften (Code 61).

• Material: Hochfester Stahl, galvanisch verzinkt für lange Standzeiten.

• Druckstufe: 3000 PSI (Standard Pressure Series) nach ISO 6162-1.

• Winkel: 90 Grad für optimierte Leitungsführung auf engem Raum.

• Dichtung: Flanschseitige Abdichtung über O-Ring (NBR) im Lieferumfang enthalten.

• Normung: Entspricht SAE J518 Code 61, ISO 6162-1 und ISO 8434-1.

• Lieferumfang: Komplettset inklusive Halbschalen, metrischem Schraubensatz, O-Ring, Schneidring und Überwurfmutter.

Vorteile und technische Highlights:

• Optimale Raumausnutzung: Der 90-Grad-Winkel erlaubt eine extrem kompakte Verrohrung direkt an Hydraulikkomponenten.

• Standardkonform: Entspricht dem weit verbreiteten 3000 PSI Standard für breite Kompatibilität.

• Montagefreundlich: Die geteilten Halbschalen erleichtern die Installation und Ausrichtung der Rohrleitung erheblich.

• Robuste Bauweise: Die verzinkte Stahlausführung schützt zuverlässig vor Korrosion und mechanischer Beanspruchung.

Wählen Sie im Dropdown die passende Kombination aus Rohr-Außendurchmesser und Flanschgröße aus, um eine hochbelastbare 90-Grad-Verbindung in Ihrem 3000-PSI-System zu realisieren.

Werkstoffe:
Körper: Stahl verzinkt, Dichtung: NBR

Lieferumfang:
Flanschadapter mit Halbschalen, Überwurfmutter, Schneidring, O-Ring und metrischem Schraubensatz
