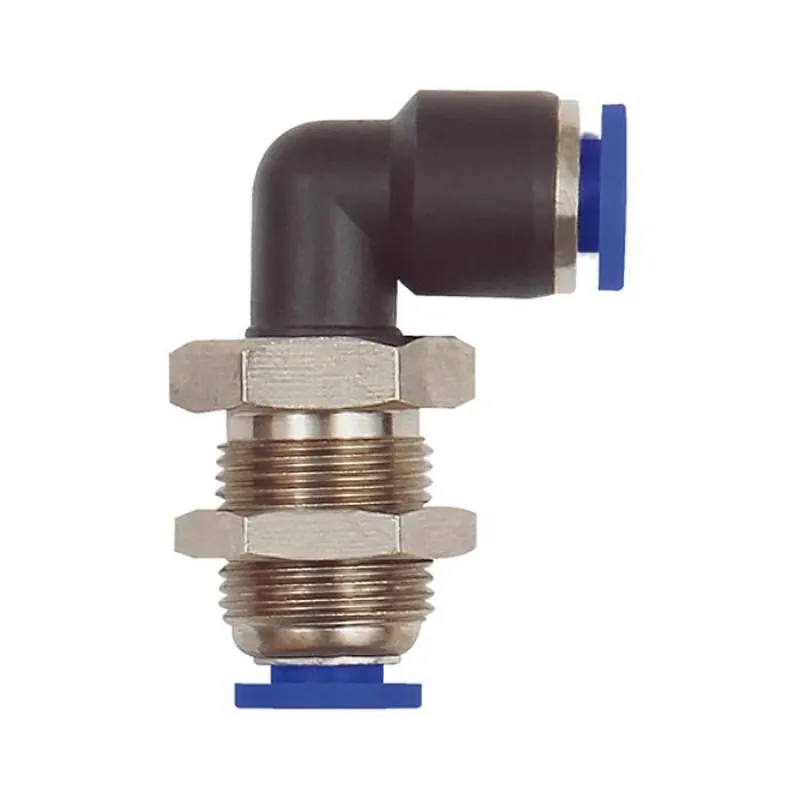

IQS Winkel-Schott-Steckverbindungen Mini, alle Größen

Kompakte 90°-Winkel-Schott-Steckverbinder aus POM/PBT für flexible Schlauchdurchführungen in Miniatur-Pneumatiksystemen

Die IQS Winkel-Schott-Steckverbindungen Mini in alle Größen sind essenzielles Pneumatik-Zubehör für die Durchführung von Schläuchen durch Gehäusewände bei gleichzeitiger 90-Grad-Umlenkung der Leitung. Sie nutzen das bewährte Push-In Prinzip an beiden Enden für eine schnelle, werkzeuglose Montage der Schläuche. Eine integrierte Edelstahl-Haltekralle fixiert den Schlauch zuverlässig, während die Kontermutter eine stabile Befestigung im Durchbruch ermöglicht.

Diese Industrie-Fittings bestehen aus hochwertigem POM oder PBT, was sie besonders leicht und korrosionsbeständig macht. Sie eignen sich für Anwendungen mit Druckluftanschluss und sind zudem vakuumtauglich bis -0,95 bar. Die Druckbeständigkeit reicht bis zu 10 bar, bei einem Temperaturbereich von -20°C bis +70°C. Die verbauten NBR-Dichtungen gewährleisten eine hohe Betriebssicherheit in der Robotik und Automatisierungstechnik.

• 90°-Wanddurchführung: Ermöglicht platzsparende Schlauchführung durch Gehäuse mit direkter Umlenkung

• Vielseitige Größen: Für alle gängigen kleinen Schlauchmaße der Mini-Serie verfügbar

• Hohe Betriebssicherheit: Robuste Kunststoffbauweise mit Edelstahl-Haltekrallen für maximale Zugfestigkeit

• Einfache Handhabung: Schnelle Push-In Montage an beiden Enden spart Wartungszeit

Anwendungstipp:
Achten Sie darauf, dass die Bohrung in der Gehäusewand den exakten Durchmesser für die Schottverschraubung hat. Stellen Sie sicher, dass beide Schlauchenden sauber geschnitten und bis zum Anschlag in die Schnellsteckverbinder geschoben sind.

Sicherheitshinweis:
Arbeiten an pneumatischen Systemen dürfen nur im drucklosen Zustand erfolgen. Das Lösen der Verbindung unter Druck stellt ein Sicherheitsrisiko dar und kann zu Schäden am Pneumatik-Zubehör führen.

Bestellen Sie jetzt die passenden IQS Mini-Winkel-Schott-Steckverbinder für eine effiziente und sichere Schlauchanbindung.

Werkstoffe:
Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Gase

Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
