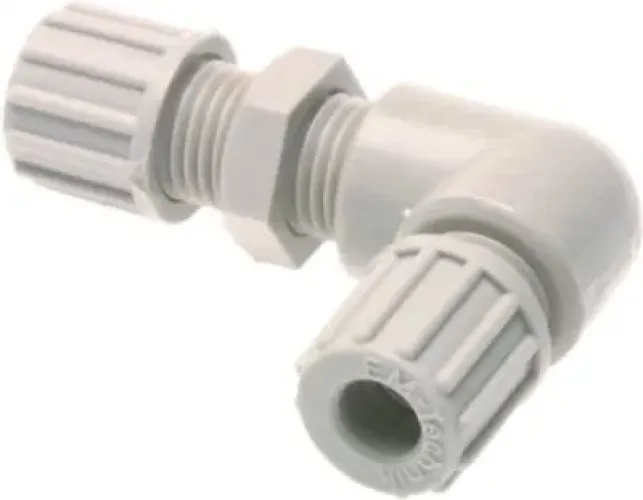

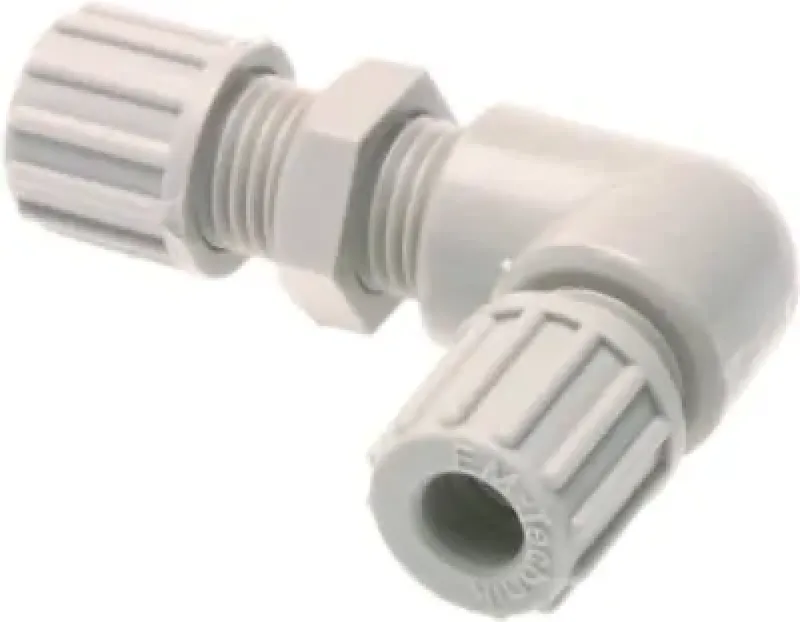

Winkel-Schottverschraubung Polyamid Anschlussprinzip 1 (alle Größen)

Robuste 90°-Wanddurchführung bis PN16 für Öl, Benzin und neutrale Gase

Diese Winkel-Schottverschraubung aus Polyamid (PA) ermöglicht eine dichte Durchführung von Schlauchleitungen durch Gehäusewände oder Montageplatten bei gleichzeitiger 90-Grad-Umlenkung der Medienführung. Die Verbindung basiert auf dem Anschlussprinzip 1, bei dem ein PA-Schneidring durch das Anziehen der Überwurfmuttern eine kraftschlüssige und zugfeste Pressverbindung auf der Schlauchaußenwand erzeugt. Eine zentrale Kontermutter fixiert die Armatur sicher in der Schottbohrung.

Die technischen Parameter des Werkstoffs PA erlauben eine Druckstufe von bis zu PN16 (bei +20°C) und einen Temperaturbereich von -20°C bis +90°C. Polyamid weist eine gute chemische Beständigkeit gegenüber Benzin, Diesel, Heizöl und Alkalien auf, wodurch sich die Armatur ideal für den Einsatz in der Pneumatik und für Wasser eignet. Das System ist für den Einsatz mit kalibrierten Schläuchen aus PA, PE, PUR oder PVC optimiert. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• Hochfestes Polyamid gewährleistet eine hohe Druckbeständigkeit und mechanische Stabilität der Schottwandmontage.

• Integrierte Kontermutter ermöglicht die einfache und sichere Fixierung der Verschraubung in der Montageplatte.

• Kompakte 90°-Bauform realisiert platzsparende Leitungsführungen in beengten Bauräumen.

• Öl- und Fettbeständig für den Einsatz in industriellen Umgebungen im Maschinen- und Anlagenbau.

Anwendungstipp

Für die Abdichtung zwischen Schottverschraubung und Montageplatte sollte ein O-Ring aus NBR oder FKM verwendet werden, der die Medienverträglichkeit mit dem durchfließenden Medium sicherstellt.

Die Winkel-Schottverschraubung aus Polyamid bietet eine robuste und technisch ausgereifte Lösung für die professionelle Durchführung und Richtungsänderung von Druckleitungen durch Gehäusewände.

Einsatzgebiet und allgemeine chemische Resistenzen
PA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien.

Betriebstemperatur:
PA: bis max. +80°C

PN (bei +20°C):
10 bar

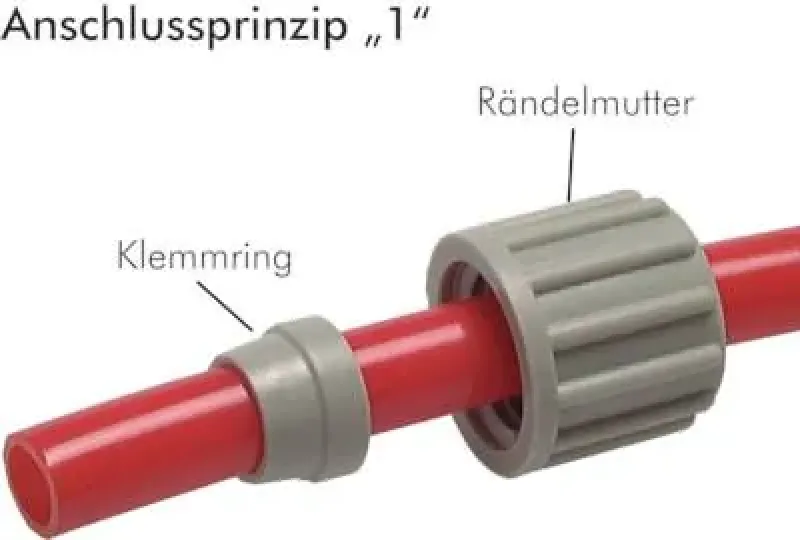

Anschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):

PA, PP, PVDF:
•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.
