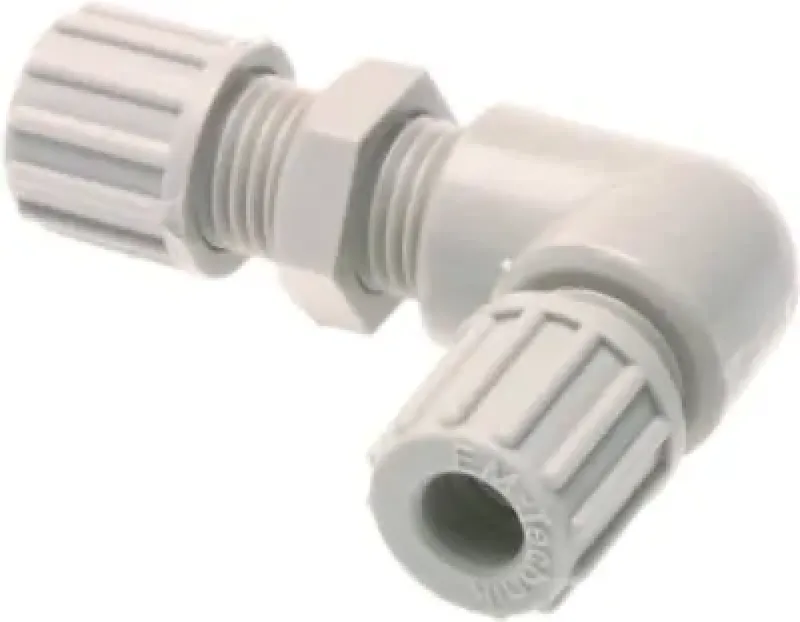

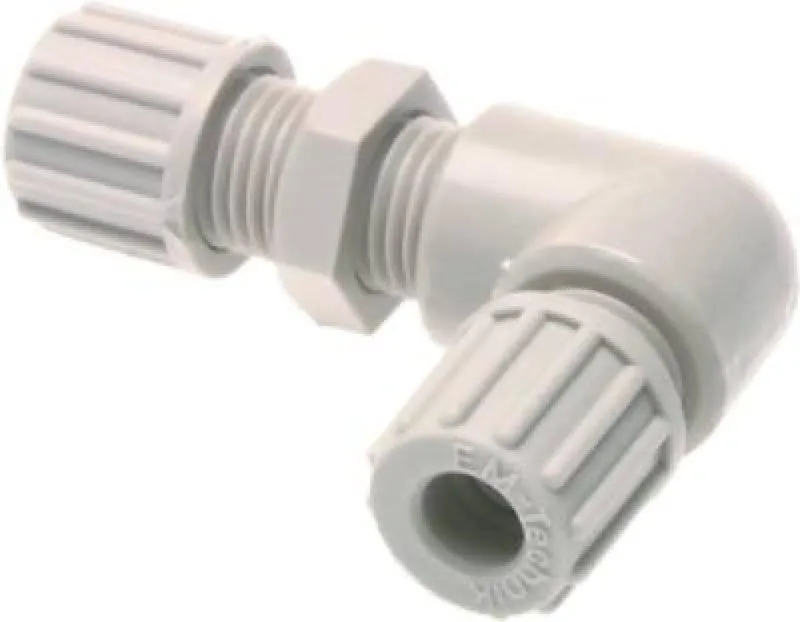

Winkel-Schottverschraubung Polypropylen Anschlussprinzip 1 (alle Größen)

Korrosionsfreie 90°-Wanddurchführung bis PN10 für Chemie- und Reinmedien

Diese Winkel-Schottverschraubung aus Polypropylen (PP) ermöglicht die sichere und chemikalienbeständige Durchführung von Schlauchleitungen durch Gehäusewände oder Tanks bei gleichzeitiger 90-Grad-Umlenkung der Medienführung. Die Verbindung basiert auf dem Anschlussprinzip 1 (Schneidring-Prinzip), bei dem ein PP-Schneidring durch das Anziehen der Überwurfmuttern eine kraftschlüssige und dichte Pressverbindung auf der Schlauchaußenwand erzeugt. Eine zentrale Kontermutter am Verschraubungskörper fixiert die Armatur sicher in der Schottbohrung.

Die technischen Leistungswerte umfassen eine Druckbeständigkeit von bis zu PN10 bei Raumtemperatur (20°C) und einen Temperaturbereich von 0°C bis +80°C, wobei der Druck bei steigender Temperatur reduziert werden muss. Das Material PP gewährleistet eine exzellente Beständigkeit gegenüber einer Vielzahl von Säuren, Laugen und Salzlösungen. Das System ist für den Einsatz mit kalibrierten Schläuchen aus PP, PE, PA oder PUR optimiert. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• Chemikalienresistentes Polypropylen schützt die Verbindung dauerhaft vor Korrosion in aggressiven Umgebungen.

• Integrierte Kontermutter ermöglicht die einfache und sichere Fixierung der Verschraubung in der Montageplatte.

• Kompakte 90°-Bauform realisiert platzsparende Leitungsführungen in beengten Bauräumen.

• Vollkunststoff-Design für Anwendungen in der Galvanotechnik, Wasseraufbereitung oder Lebensmittelindustrie.

Anwendungstipp

Für die Abdichtung der zentralen Schottbohrung zwischen Verschraubungskörper und Wand sollte ein O-Ring aus EPDM oder FKM verwendet werden, um eine chemische Kompatibilität mit dem Medium und den Umgebungsbedingungen sicherzustellen.

Die Winkel-Schottverschraubung aus Polypropylen bietet eine robuste und wirtschaftliche Lösung für die Durchführung und Richtungsänderung von Medienleitungen durch Gehäusewände in chemisch belasteten Umgebungen.

Einsatzgebiet und allgemeine chemische Resistenzen
PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren.

Betriebstemperatur:
PP: bis max. +90°C

PN (bei +20°C):
10 bar

Anschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):

PA, PP, PVDF:
•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.
