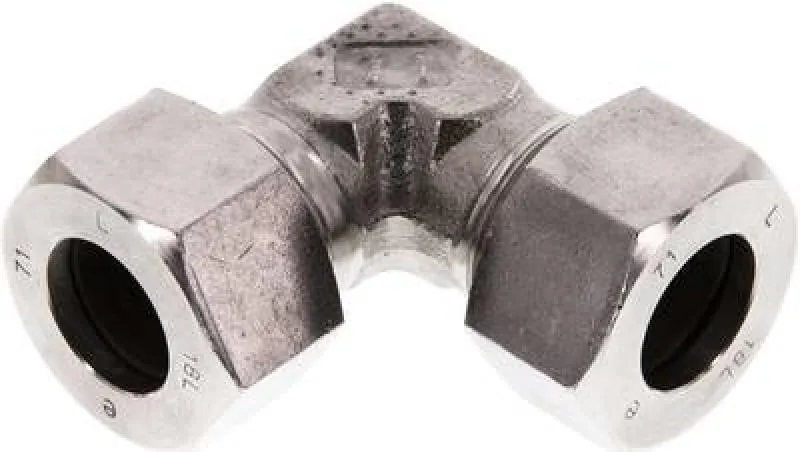

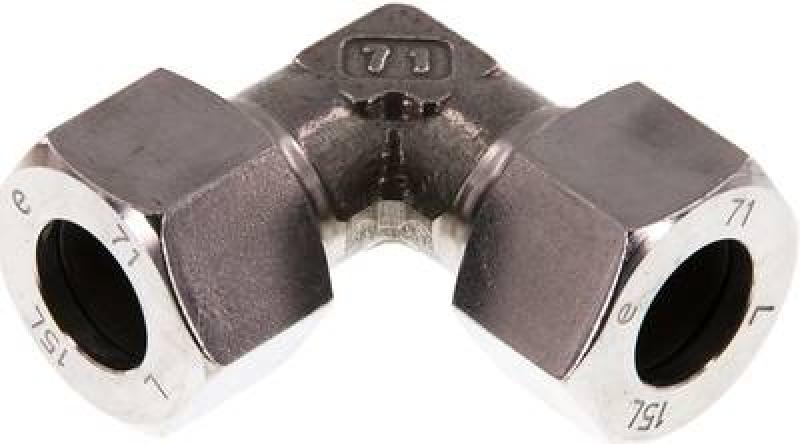

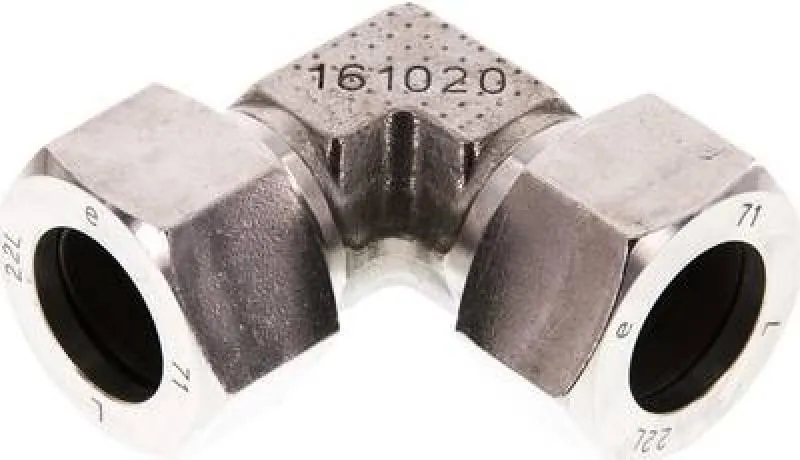

Winkel-Schneidringverschraubung Edelstahl DIN-2353 alle Größen

Robuste 90°-Rohrverbindung für Hydraulik, Prozesstechnik & Anlagenbau – Edelstahl V4A – bis 400 bar – inkl. Schneidring

Die Winkel-Schneidringverschraubung nach DIN-2353 (ISO 8434-1) ist die Standardlösung, um nahtlose Rohre im 90°-Winkel zu verbinden. Das bewährte Prinzip der Schneidringverschraubung erzeugt durch das definierte Einschneiden des Rings in das Rohr eine hochfeste, form- und kraftschlüssige Verbindung. Diese ist absolut flüssigkeitsdicht und gasdicht, ausgelegt für höchste Drücke in der Fluidtechnik.

Gefertigt aus dem Werkstoff Edelstahl-1.4571 (auch als V4A oder AISI 316Ti bekannt), bietet diese Komponente herausragende Beständigkeit gegen Korrosion, selbst in aggressiven Medien im chemischen-Apparate-&-Anlagenbau und in der Offshore-Technik. Die Druckstufen erreichen in der leichten Baureihe (L) bis zu 400-bar und in der schweren Baureihe (S) noch höhere Werte, was eine maximale Ausfallsicherheit in der Hochdruck-Hydraulik und anspruchsvollem Industriebedarf garantiert. Die zulässigen Betriebstemperaturen liegen bei bis zu +400-°C.

• Medienbeständigkeit: Unempfindlich gegenüber einer Vielzahl aggressiver Fluide dank Edelstahl-1.4571 (V4A).

• Druckstabilität: Ausgelegt für extreme Belastungen in Hydraulik- und Pneumatik-Systemen bis 400-bar.

• Normkonformität: Gefertigt nach DIN-2353 (ISO 8434-1) für globale Einsatzfähigkeit im Maschinenbau.

• Vielseitigkeit: Unverzichtbar in der Prozesstechnik, im Schiffsbau und der Mess-&-Regeltechnik.

Anwendungstipp: Für eine einwandfreie Funktion ist die exakte Vormontage entscheidend. Beachten Sie die spezifischen Montageanleitungen des Herstellers; für die Vormontage wird die Verwendung eines Montagestutzens empfohlen.

Sicherheitshinweis: Die Vormontage des Schneidrings in das Rohr erfordert Sorgfalt; eine unsachgemäße Montage kann die Druckbeständigkeit der Verbindung beeinträchtigen.

Diese robuste Winkellösung für Rohrleitungssysteme in der Industrie, dem Anlagenbau und dem Handwerk jetzt hier direkt online bestellen.

Typ Edelstahl

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
