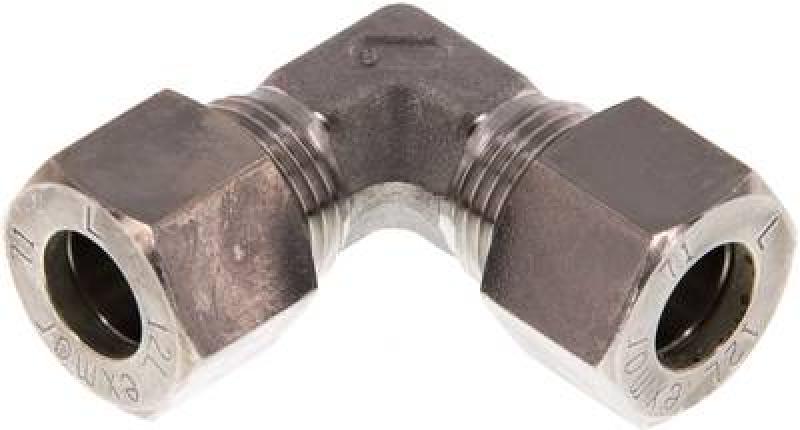

Winkel-Schneidringverschraubung Edelstahl NC alle Größen

Vibrationsfeste 90°-Rohrverbindung für Prozesstechnik, Schiffbau & Industrie – Edelstahl V4A – bis 400 bar – inkl. NC-Klemmring

Die Winkel-Schneidringverschraubung mit NC-Klemmring ermöglicht eine vibrationssichere, rechtwinklige Verbindung von nahtlosen Rohren in sicherheitskritischen Systemen. Das Prinzip der NC-Verschraubung (Non-Cutting) basiert auf einer rein mechanischen, elastischen Verkeilung im 24°-Konus der DIN-2353. Im Gegensatz zum konventionellen Schneidring findet hier keine tiefe Einkerbung der Rohroberfläche statt; stattdessen erzeugt die kontrollierte Flächenpressung eine Verbindung, die extrem vibrationsfest, absolut gasdicht und vakuumtauglich ist. Dies prädestiniert das System für Anwendungen mit häufigen Lastwechseln oder feinstofflichen Medien, bei denen herkömmliche Dichtsysteme an ihre Grenzen stoßen.

Gefertigt aus dem Werkstoff Edelstahl-1.4571, weist diese Verschraubung eine herausragende Korrosionsbeständigkeit auf, die durch den Molybdän-Anteil und die Stabilisierung durch Titan selbst bei hohen Temperaturen und in aggressiven Umgebungen erhalten bleibt. Mit einer Druckfestigkeit von bis zu 400-bar findet diese Komponente ihren Einsatz weit über die Standardinstallation hinaus: Sie ist essenziell im Maschinenbau, in der Verfahrenstechnik, im Laborbau sowie in der chemischen Industrie. Die Materialgüte V4A garantiert dabei eine maximale Ausfallsicherheit und Langlebigkeit bei der Förderung von Gasen, Ölen oder chemischen Fluiden in der Hydraulik und Pneumatik.

• Leckagesicherheit: Die elastische Verkeilung des NC-Systems sorgt für eine dauerhafte Dichtheit auch bei starken Systemvibrationen.

• Werkstoffgüte: Hochwertiger Edelstahl-1.4571 garantiert Beständigkeit gegen interkristalline Korrosion und aggressive Reinigungsmedien.

• Systemkompatibilität: Dank 24°-Konus-Geometrie nach DIN-2353 nahtlos in bestehende Industriebedarf-Systeme integrierbar.

• Vielseitigkeit: Optimale Performance in der Vakuumtechnik, dem Schiffsbau und hochdruckbasierten Steuerungsanlagen.

Anwendungstipp: Um die volle Leistungsfähigkeit des NC-Systems auszuschöpfen, sollte das Rohr mittels eines Rohrabschneiders exakt rechtwinklig getrennt und die Innen- sowie Außenkanten sorgfältig entgratet werden.

Sicherheitshinweis: Diese Verschraubung ist nicht für die Verwendung mit weichen Kunststoffschläuchen ohne entsprechende Stützhülsen aus Edelstahl vorgesehen.

Diese technisch ausgereifte Winkellösung für komplexe Rohrleitungssysteme in der Industrie, dem Anlagenbau und dem Handwerk jetzt hier direkt online bestellen.

Typ Edelstahl und NC-Verschraubung

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen und NC-Klemmringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Hinweise zu NC-Klemmringverschraubungen

Vorteile:
• Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). • Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. • Kann beliebig oft gelöst und wieder verschraubt werden. • NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. • Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
