CK-Winkel-Verschraubung zylindrisches Gewinde Aluminium (alle Größen)

Drehbare 90°-Pneumatikverbindung bis 15 bar für anspruchsvolle Industrieanwendungen

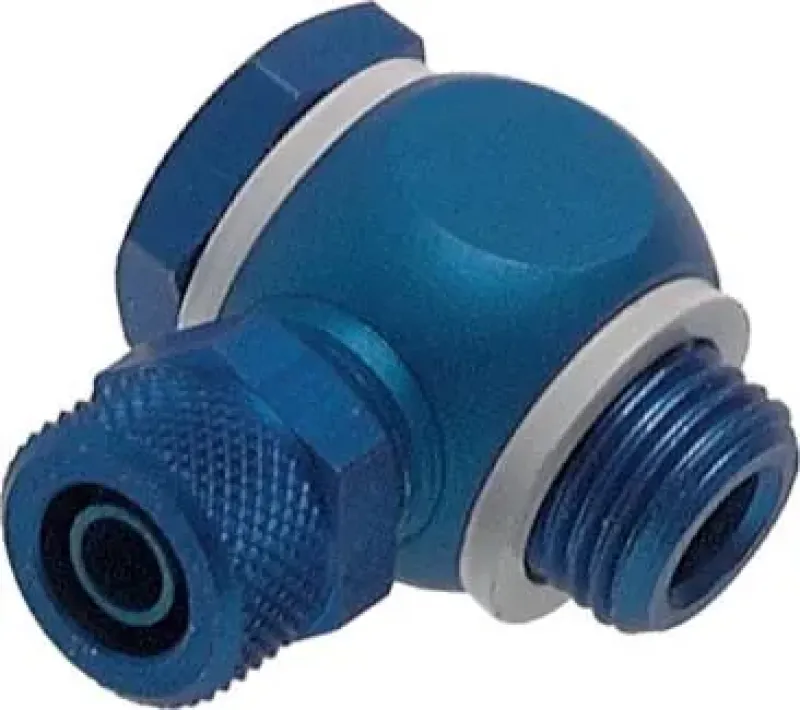

Diese CK-Winkel-Einschraubverschraubung aus Aluminium ist für den Einsatz in industriellen Pneumatik- und Hydrauliksystemen konzipiert. Die Ausführung als Hohlschraube mit zylindrischem Außengewinde (G-Gewinde nach ISO 228) ermöglicht eine 360° drehbare Ausrichtung des Schlauchabgangs nach der Montage. Die Abdichtung erfolgt statisch über einen separaten O-Ring (NBR) auf der Planfläche des Einschraublochs, nicht über das Gewinde. Dieses spezielle CK-Design bietet hohe Vibrationsfestigkeit und Druckbeständigkeit.

Das Material Aluminium zeichnet sich durch ein geringes Gewicht bei hoher Stabilität und Korrosionsbeständigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 15 bar und einen Temperaturbereich von -15°C bis +70°C ausgelegt. Sie ist für gängige Kunststoffschläuche mit definierten Außendurchmessern wie PU, PA und PE geeignet.

Vorteile auf einen Blick

• Drehbare Hohlschraube ermöglicht die exakte und flexible Ausrichtung des Schlauchabgangs nach der Montage.

• Robuste Metallausführung für den Einsatz in industriellen Umgebungen mit hoher mechanischer Belastung.

• Hohe Druck- und Temperaturbeständigkeit gegenüber Kunststoffvarianten.

• Zylindrisches Gewinde mit O-Ring ermöglicht einfache, planseitige und sichere Abdichtung.

Anwendungstipp

Für die korrekte und leckagefreie Installation der Hohlschraube und des Ringstücks empfiehlt sich die Verwendung eines Drehmomentschlüssels für Hohlschrauben Aluminium, um das korrekte Anzugsmoment auf die Planfläche zu bringen.

Die CK-Winkel-Verschraubung aus Aluminium mit zylindrischem Gewinde ist eine robuste Lösung für anspruchsvolle pneumatische Verbindungen in dynamischen Umgebungen. Hier günstig bestellen
