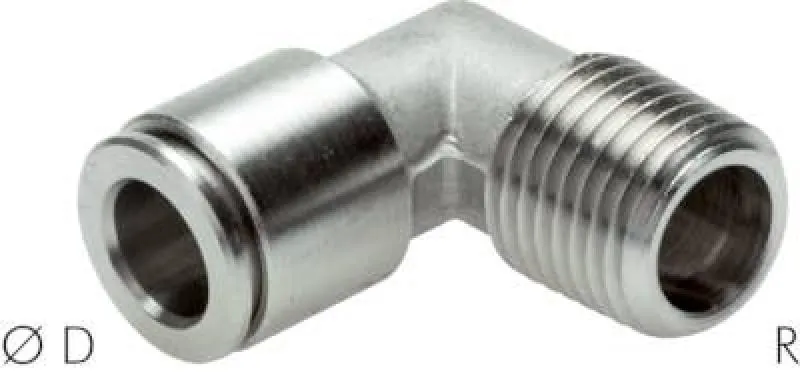

IQS Winkelsteckverschraubungen (feststehend) Edelstahl alle Größen

Korrosionsbeständige, starr 90°-Push-In-Verbindung für höchste Hygieneansprüche – Edelstahl 1.4404 / FKM – bis 15 bar

Die IQS Winkelsteckverschraubung (feststehend) aus Edelstahl ist die High-End-Lösung für die sichere, dauerhafte und platzsparende Umlenkung von Schlauchleitungen um 90° in anspruchsvollen Industrieumgebungen. Gefertigt aus hochwertigem, rostfreiem Edelstahl 1.4404 (AISI 316L), ist dieser Steckverbinder prädestiniert für den Einsatz in der Lebensmittelindustrie, der chemischen Industrie und der Medizintechnik, wo aggressive Medien oder strenge Hygienevorschriften gelten. Die "feststehende" (starre) Ausführung sorgt dafür, dass die Ausrichtung des Schlauchausgangs nach der Montage fixiert bleibt und sich nicht verdreht.

Das Funktionsprinzip basiert auf einer integrierten Edelstahl-Haltekralle, die den Schlauch sicher fixiert, während ein hochwertiger FKM-Dichtring (Viton) für dauerhafte Leckagefreiheit sorgt – auch bei hohen Temperaturen und aggressiven Reinigungszyklen. Der Betriebsdruck reicht von -0,95 bis 15 bar (abhängig vom Durchmesser) bei einem Temperaturbereich von ca. -20°C bis +150°C. Verfügbar mit zylindrischem G-Gewinde oder konischem R-Gewinde (BSPT), bietet dieser Verbinder maximale Sicherheit für Druckluft, Gase und Flüssigkeiten.

• Korrosionsbeständig & Hygienisch: Vollständig aus Edelstahl 1.4404 gefertigt, ideal für aggressive Medien und CIP/SIP-Prozesse.

• Starre 90°-Umlenkung: Sorgt für eine feste, definierte Schlauchführung nach der Installation, ohne ungewolltes Verdrehen.

• Hohe Temperaturbeständigkeit: Einsatzbereich von -20°C bis ca. +150°C durch FKM-Dichtung und Edelstahlkörper.

• Zuverlässige Abdichtung: Erhältlich mit zylindrischem G-Gewinde (O-Ring Abdichtung, FDA-konform) oder konischem R-Gewinde.

Anwendungstipp: Bei der Montage der feststehenden Version im Gewinde sollte die Endposition so geplant werden, dass der Schlauch spannungsfrei und in der gewünschten Richtung verläuft. Achten Sie auf die korrekte Abdichtung im Gewinde (PTFE-Band bei R-Gewinde, O-Ring bei G-Gewinde).

Sicherheitshinweis: Prüfen Sie vor dem Einsatz unbedingt die chemische Verträglichkeit des Mediums mit Edelstahl 1.4404 und FKM. Verwechseln Sie die feststehende Version nicht mit der schwenkbaren, wenn eine starre Installation gefordert ist.

Diese professionelle Edelstahl-Stecklösung für feste 90°-Schlauchführungen jetzt hier direkt online bestellen.

Werkstoffe:
Körper und Lösering: 1.4404, Dichtungen: FKM (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)

Betriebsdruck:
-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)

Medien:
Druckluft, ungefährliche Gase und Flüssigkeiten
