IQS Winkelsteckverschraubungen Standard mit Außensechskant – alle Größen

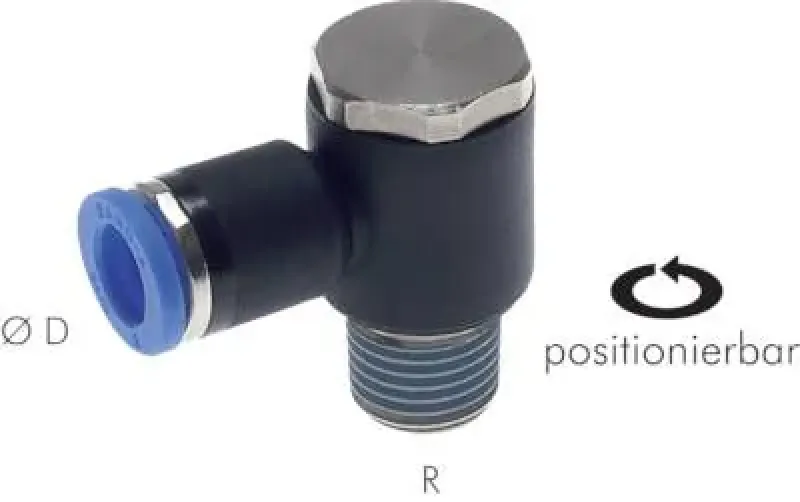

90°-Winkelsteckverschraubung »Standard« mit Außensechskant für Pneumatiksysteme

Die IQS Winkelsteckverschraubungen Standard mit Außensechskant ermöglichen eine platzsparende 90°-Verbindung von Pneumatik- und Druckluftschläuchen, bei der eine sichere Verschraubung über einen Schraubenschlüssel erforderlich ist. Sie eignen sich ideal für Maschinenbau, Automatisierung und modulare Pneumatiksysteme, bei denen Leitungen versetzt oder in engen Einbausituationen geführt werden müssen.

Der Außensechskant sorgt für eine einfache, feste Montage mit Werkzeug, während die bewährte Stecktechnik eine schnelle, werkzeuglose Schlauchmontage gewährleistet. Die Verschraubung bietet zuverlässige Dichtigkeit und hohe Betriebssicherheit.

Gefertigt aus vernickeltem Messing, hochwertigem PA66-Kunststoffkörper und NBR-Dichtungen, sind die Winkelsteckverschraubungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Bauform: 90°-Winkel, Standardausführung

• Anschluss 1: Schlauchanschluss (Stecksystem)

• Anschluss 2: Außensechskant-Gewinde

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: R 1/8″, R 1/4″, R 3/8″, R 1/2″ oder G-Ausführung je nach Variante

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Vor Inbetriebnahme alle Verschraubungen auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie eine zuverlässige, dichte Winkelverbindung mit Außensechskant.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
