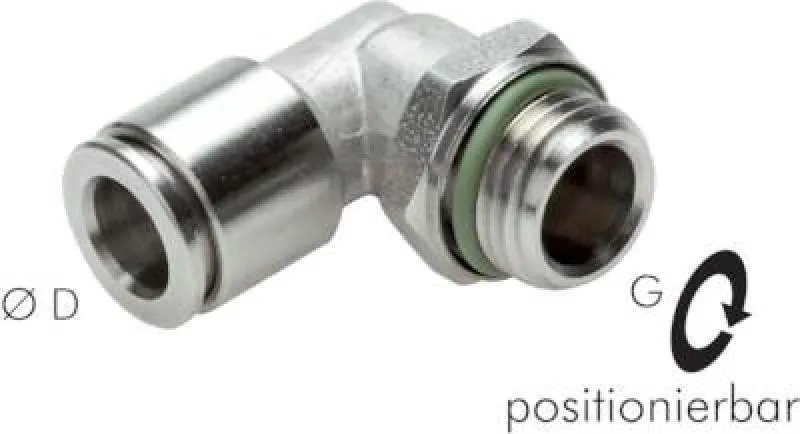

IQS Winkelsteckverschraubungen zylindrisches Gewinde (positionierbar) Edelstahl alle Größen

Korrosionsbeständige, 360° schwenkbare Push-In-Verbindung mit G-Gewinde für höchste Flexibilität – Edelstahl 1.4404 / FKM – bis 15 bar

Die IQS Winkelsteckverschraubung aus Edelstahl mit zylindrischem G-Gewinde (BSPP) in positionierbarer Ausführung ist die spezialisierte High-End-Lösung für dynamische Schlauchführungen in hygienisch sensiblen und chemisch aggressiven Umgebungen. Diese Verschraubung kombiniert die Vorteile des FDA-konformen zylindrischen Gewindes mit O-Ring-Abdichtung an der Stirnfläche mit der Flexibilität einer 360° schwenkbaren Schlauchaufnahme. Gefertigt aus hochwertigem, rostfreiem Edelstahl 1.4404 (AISI 316L), ist dieser Verbinder ideal für die Lebensmittelindustrie, die chemische Industrie und die Medizintechnik.

Das Push-In-Prinzip ermöglicht eine extrem schnelle, werkzeuglose Montage, während die integrierte Edelstahl-Haltekralle den Schlauch sicher fixiert. Ein hochwertiger FKM-Dichtring (Viton) sorgt für dauerhafte Leckagefreiheit bei einem Betriebsdruck von -0,95 bis 15 bar und in einem weiten Temperaturbereich von -20°C bis +150°C (abhängig vom Durchmesser). Die glatten Oberflächen erfüllen strengste Hygienevorschriften und sind leicht zu reinigen.

• Zylindrisches G-Gewinde: Dichtet zuverlässig über einen gekammerten O-Ring an der Stirnfläche ab.

• 360° Schwenkbar: Ermöglicht die flexible Ausrichtung des Schlauchausgangs nach der Gewindemontage in jede beliebige Richtung.

• Maximale Korrosionsbeständigkeit: Vollständig aus Edelstahl 1.4404 gefertigt – ideal für aggressive Medien und hohe Temperaturen.

• Lebensmittelecht & Hygienisch: FDA-konforme FKM-Dichtungen und glatte Oberflächen für anspruchsvolle Reinigungszyklen.

Anwendungstipp: Für eine korrekte Installation muss die Gegenbohrung plan sein, um eine einwandfreie Dichtwirkung des stirnseitigen O-Rings zu gewährleisten. Die Positionierbarkeit minimiert mechanische Spannung auf den Schlauch und vereinfacht die Verlegung in komplexen Anlagen.

Sicherheitshinweis: Prüfen Sie die chemische Verträglichkeit des Mediums mit Edelstahl 1.4404 und FKM. Verwechseln Sie das zylindrische G-Gewinde nicht mit konischen Gewindenormen. Die positionierbare Ausführung ist für die statische Ausrichtung, nicht für dynamisch rotierende Anwendungen konzipiert.

Diese professionelle Edelstahl-Stecklösung mit zylindrischem G-Gewinde und Positionierfunktion jetzt hier direkt online bestellen.

Werkstoffe:
Körper und Lösering: 1.4404, Dichtungen: FKM (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)

Betriebsdruck:
-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)

Medien:
Druckluft, ungefährliche Gase und Flüssigkeiten
