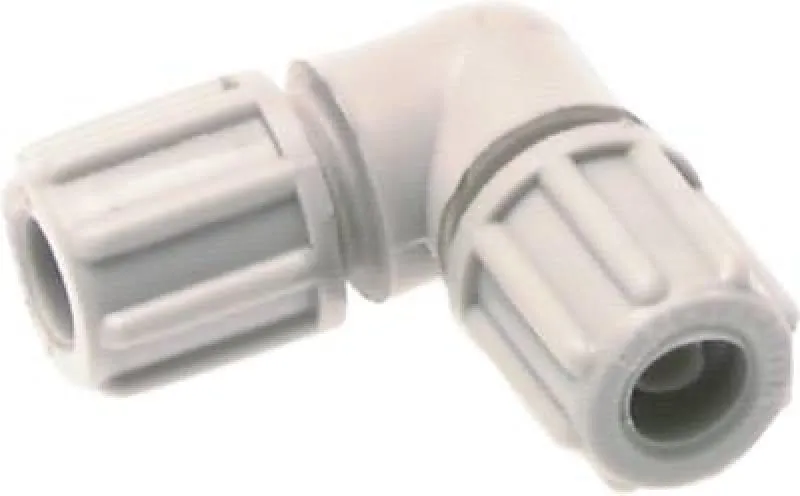

Winkel-Schlauchverbindung Polyamid Anschlussprinzip 1 (alle Größen)

90°-Umlenkung bis PN16 für robuste Pneumatik- und Hydrauliksysteme

Diese Winkel-Schlauchverbindung aus Polyamid (PA) ermöglicht eine platzsparende und dichte 90-Grad-Umlenkung von Schlauchleitungen. Die Verbindung basiert auf dem Anschlussprinzip 1 (Schneidring-Prinzip), bei dem ein PA-Schneidring durch das Anziehen der Überwurfmuttern eine kraftschlüssige und zugfeste Pressverbindung auf der Schlauchaußenwand erzeugt. Die hohe mechanische Festigkeit von Polyamid prädestiniert diese Armatur für den Einsatz unter hoher dynamischer Belastung.

Die technischen Leistungswerte umfassen eine Druckbeständigkeit von bis zu PN16 bei Raumtemperatur und einen Temperaturbereich von -20°C bis +90°C. Das Material PA gewährleistet dabei eine gute Beständigkeit gegenüber Ölen, Fetten und neutralen Medien, wie sie typischerweise in industriellen Anlagen vorkommen. Das System ist für den Einsatz mit kalibrierten Schläuchen aus PA, PE, PUR oder PVC optimiert. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• Hochfestes Polyamid gewährleistet eine hohe Druckbeständigkeit und Vibrationsfestigkeit

• Integrierter PA-Schneidring sorgt für eine sichere, zugfeste Verbindung ohne zusätzliche Dichtmittel am Schlauch

• Kompakte 90°-Bauform ermöglicht die Installation in beengten Bauräumen und die effiziente Leitungsführung

• Öl- und Fettbeständig für den Einsatz in anspruchsvollen industriellen Umgebungen im Maschinenbau

Anwendungstipp

Um die Dichtfläche des Schlauchs nicht zu beschädigen, sollte beim Einstecken in die Verschraubung ein Montagefett für Kunststoffarmaturen verwendet werden, das chemisch neutral gegenüber Polyamid und dem Medium ist.

Die Winkel-Schlauchverbindung aus Polyamid bietet eine robuste und technisch ausgereifte Lösung für die Richtungsänderung von Druckleitungen in der Automatisierungstechnik.

Einsatzgebiet und allgemeine chemische Resistenzen
PA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien.

Betriebstemperatur:
PA: bis max. +80°C

PN (bei +20°C):
10 bar

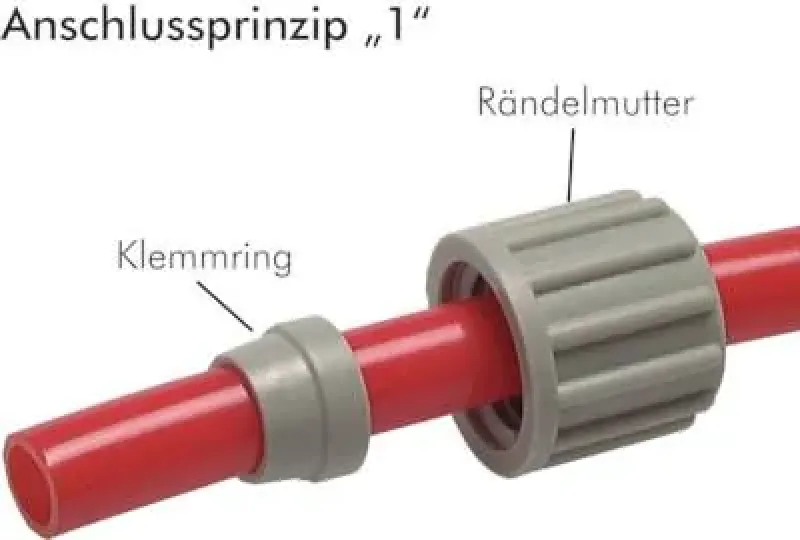

Anschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):

PA, PP, PVDF:
•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.
