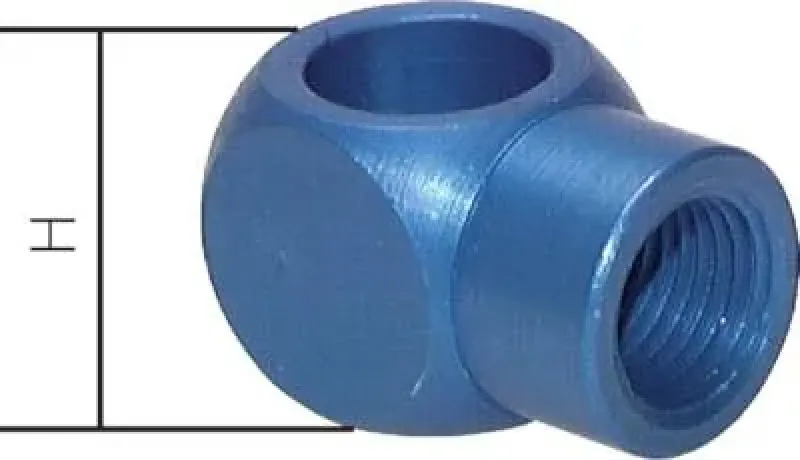

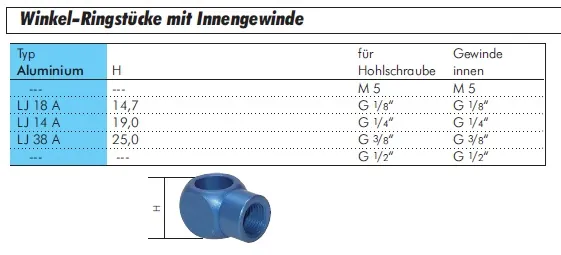

CK-Winkelverschraubung-Ringstücke mit Innengewinde Aluminium für CK-Systeme (alle Größen)

Dieses CK-Winkelverschraubung-Ringstück aus Aluminium ist ein Zubehörteil für das CK-Verschraubungssystem und wird in Kombination mit einer separat erhältlichen Hohlschraube verwendet. Die Konstruktion ermöglicht nach der Montage eine 360° freie Drehbarkeit des Schlauchabganges, was eine flexible Installation und Ausrichtung der Leitungen in komplexen Anlagen oder bei beweglichen Maschinenteilen gewährleistet. Die Komponente verfügt zudem über ein zylindrisches Innengewinde (G-Gewinde) zur Aufnahme von Manometern oder Sensoren.

Das Material Aluminium zeichnet sich durch ein geringes Gewicht bei hoher Stabilität und natürlicher Korrosionsbeständigkeit aus. Das Ringstück ist für einen Betriebsdruck von bis zu 15 bar und einen Temperaturbereich von -15°C bis +70°C ausgelegt. Die Komponente ist für gängige Kunststoffschläuche mit definierten Außendurchmessern wie PU, PA und PE geeignet. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• Drehbare Funktionalität ermöglicht flexible Schlauchführung in beengten Bauräumen.

• Integriertes Innengewinde zur direkten Montage von Mess- und Prüftechnik.

• Hohe Druck- und Temperaturbeständigkeit gegenüber Kunststoffvarianten.

• Bestandteil des CK-Systems für eine robuste und vibrationsfeste Verbindung.

Anwendungstipp

Bei der Montage zwischen Hohlschraube und Ringstück muss der O-Ring aus NBR korrekt positioniert und auf Unversehrtheit geprüft werden, um eine planseitige Abdichtung zu gewährleisten.

Das CK-Winkelverschraubung-Ringstück mit Innengewinde aus Aluminium stellt eine essenzielle Systemkomponente für die Realisierung drehbarer pneumatischer Anschlüsse mit integrierter Messtechnik dar. Jetzt online kaufen
