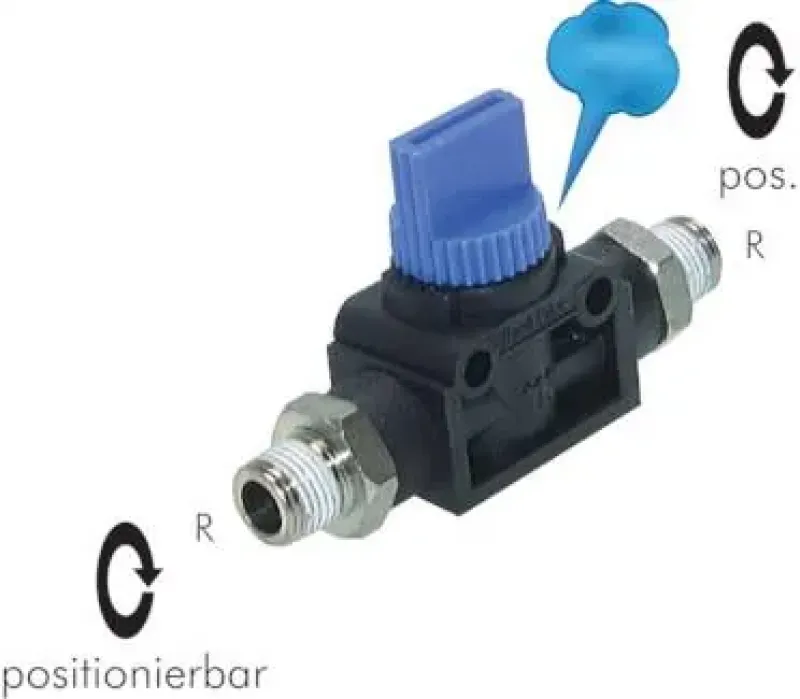

IQS 3/2-Wegeventile Standard – Außengewinde – alle Größen

3/2-Wegeventile mit Außengewinde für präzise Steuerung von Pneumatiksystemen

Die IQS 3/2-Wegeventile Standard mit Außengewinde ermöglichen eine zuverlässige Steuerung des Luftstroms in pneumatischen Leitungen. Sie sind ideal für Maschinenbau, Automatisierungssysteme und modulare Pneumatikaufbauten, bei denen schnelle Montage und eine sichere Rohrleitungskopplung erforderlich sind.

Das zylindrische Außengewinde (BSPP) sorgt für eine einfache Integration in Rohrleitungen oder Pneumatikmodule, während der 3/2-Wege-Mechanismus eine präzise Steuerung von Druckluft oder neutralen Gasen erlaubt.

Gefertigt aus vernickeltem Messing mit langlebigen NBR-Dichtungen, sind die Ventile für den dauerhaften Einsatz mit gefilterter Druckluft und neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Anschluss: zylindrisches Außengewinde BSPP

• Betriebsdruck: bis 10 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Funktion: 3/2-Wege-Steuerung von Luftstrom

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Die Durchflussrichtung ist strikt einzuhalten. Unsachgemäße Handhabung kann zu Leckagen oder unkontrollierten Bewegungen führen.

Sichern Sie jetzt die passende Größe und gewährleisten Sie eine zuverlässige Steuerung Ihres Pneumatiksystems.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Funktionsprinzip:
Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.

Medien:
Druckluft, neutrale Gase

Anwendungsbeispiel:
Zur Ansteuerung von einfachwirkenden Kleinzylindern oder zur Absperrung von kleineren pneumatischen Baugruppen.

Vorteile:
•sehr kompakte Bauform
