Adapter metrisch-zöllig für unterschiedliche Gewindesysteme
Adapter metrisch-zöllig ermöglichen den Übergang zwischen metrischen Gewinden und zölligen Rohrgewinden in Maschinen, Anlagen und fluidtechnischen Systemen. Sie werden eingesetzt, wenn Komponenten mit unterschiedlichen Gewindearten miteinander verbunden oder bestehende Anlagen mit passenden Anschlüssen ergänzt werden müssen.
Das Sortiment umfasst unter anderem Übergänge von metrischen Gewinden auf zylindrische G-Gewinde sowie auf konische R-Gewinde. Zur Verfügung stehen gerade Schneidringverschraubungen, Doppelnippel, Reduziernippel, Schottverschraubungen sowie gerade und abgewinkelte Gewindereduzierungen.
Je nach Ausführung bestehen die Adapter aus Messing, Messing vernickelt, verzinktem Stahl oder Edelstahl. Die verfügbaren Druckbereiche unterscheiden sich deutlich und reichen von Standardverbindungen für Pneumatik und allgemeine Industrieanwendungen bis zu hydraulischen Gewindereduzierungen für hohe Betriebsdrücke.
Für die Auswahl müssen beide Anschlussseiten genau bestimmt werden. Entscheidend sind Gewindeart und Gewindegröße, Gewindesteigung, Innen- oder Außengewinde, zylindrische oder konische Ausführung, Dichtprinzip, Werkstoff und zulässiger Betriebsdruck.
Metrische Gewinde mit G- & R-Zollgewinden verbinden
Metrische und zöllige Gewinde unterscheiden sich in ihren Abmessungen und Gewindeparametern. Für eine technisch passende Verbindung werden deshalb Adapter benötigt, deren beide Anschlussseiten exakt auf die vorhandenen Gewindesysteme abgestimmt sind.

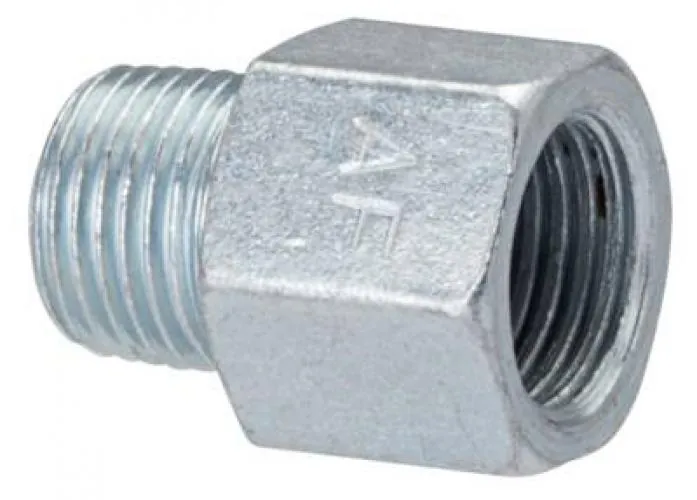

Einen Schwerpunkt des Sortiments bilden Übergänge zwischen metrischen Gewinden und zylindrischen G-Rohrgewinden. Dafür stehen unter anderem Doppelnippel, Reduziernippel und Schneidringverschraubungen zur Verfügung. Zusätzlich sind Adapter zwischen metrischen Gewinden und konischen R-Rohrgewinden erhältlich.
G- und R-Gewinde gehören zu den zölligen Rohrgewinden, unterscheiden sich jedoch in ihrer Ausführung. G-Gewinde sind zylindrisch, während R-Außengewinde konisch ausgeführt werden. Bei der Auswahl müssen deshalb neben der Gewindegröße auch Gewindeform und Dichtprinzip berücksichtigt werden.
Für Anwendungen mit höheren Betriebsdrücken stehen Stahl- und Edelstahladapter sowie hydraulische Gewindereduzierungen zur Verfügung. Damit lassen sich metrische und zöllige Anschlüsse auch innerhalb hydraulischer Maschinen und Anlagen miteinander kombinieren.
Adapter metrisch-zöllig aus Messing, Stahl & Edelstahl
Adapter metrisch-zöllig sind in unterschiedlichen Werkstoffen für verschiedene Einsatz- und Druckbereiche erhältlich. Zum Sortiment gehören Ausführungen aus Messing, Messing vernickelt, verzinktem Stahl und Edelstahl.
Messing wird unter anderem für Doppelnippel und Schottverschraubungen eingesetzt. Diese Ausführungen eignen sich je nach Produkt für Pneumatik, Fluidtechnik und allgemeine industrielle Anwendungen. Verzinkter Stahl kommt insbesondere bei Schneidringverschraubungen, Reduziernippeln und hydraulischen Gewindereduzierungen zum Einsatz.
Für Anwendungen mit erhöhten Anforderungen an die Korrosionsbeständigkeit stehen verschiedene Adapter aus Edelstahl zur Verfügung. Je nach Produkt werden unterschiedliche Edelstahlqualitäten eingesetzt.
Neben dem Werkstoff ist der zulässige Betriebsdruck ein entscheidendes Auswahlkriterium. Das Sortiment reicht von Verbindungen für niedrigere und mittlere Druckbereiche bis zu hydraulischen Gewindereduzierungen für Betriebsdrücke von mehreren hundert bar. Werkstoff, Gewinde, Dichtsystem und Druckstufe müssen deshalb immer passend zur jeweiligen Anwendung ausgewählt werden.
Anwendungsbereiche: Importmaschinen, Hydraulik und Pneumatik
Adapter metrisch-zöllig werden im Maschinen- und Anlagenbau, in der Pneumatik und in hydraulischen Systemen eingesetzt, wenn Komponenten mit unterschiedlichen Gewindearten miteinander verbunden werden müssen. Typische Anwendungen entstehen bei Wartung, Reparatur und Umbau von Maschinen sowie beim Austausch oder bei der Nachrüstung technischer Komponenten.
Für Pneumatik und allgemeine Industrieanwendungen stehen unter anderem Messingadapter, Doppelnippel und Schottverschraubungen zur Verfügung. Sie ermöglichen den Übergang zwischen metrischen Anschlüssen und zölligen Rohrgewinden, ohne vorhandene Komponenten vollständig ersetzen zu müssen.
Für hydraulische Anwendungen sind Stahl- und Edelstahladapter mit höheren zulässigen Betriebsdrücken erhältlich. Gerade und abgewinkelte Reduzierungen ermöglichen dabei unterschiedliche Einbausituationen und Anschlussrichtungen.
Vor der Montage müssen beide Gewinde eindeutig bestimmt werden. Nenndurchmesser, Gewindesteigung beziehungsweise Gangzahl, zylindrische oder konische Ausführung und Dichtprinzip müssen zur jeweiligen Gegenseite passen. Ein ähnlicher Außendurchmesser allein reicht nicht aus, um die Kompatibilität zweier Gewinde sicher zu bestimmen.
Passende Schläuche finden Sie in der Kategorie Schläuche / Weitere Gewindefittinge finden Sie in unserer Kategorie Gewindefittinge
Jetzt Adapter metrisch auf zöllig bestellen und Systeme flexibel verbinden!
Bitte achten Sie auf die richtige Gewindegröße! Eine Entscheidungshilfe finden Sie hier:
