Verschlussstopfen & Verschlusskappen für Gewindeanschlüsse
Verschlussstopfen & Verschlusskappen für offene Gewindeanschlüsse
Verschlussstopfen, Verschlusskappen und Verschlussschrauben dienen zum Verschließen oder Schützen nicht benötigter Anschlüsse in Pneumatik-, Druckluft-, Hydraulik-, Rohrleitungs- und weiteren fluidtechnischen Systemen. Je nach Bauform werden Innengewinde, Außengewinde, Rohrverschraubungen oder spezielle Hydraulikanschlüsse verschlossen.
Das Sortiment umfasst klassische Gewindeverschlüsse aus Messing, Messing vernickelt, Temperguss, Stahl, Edelstahl und Kunststoff sowie spezielle Hochdruckausführungen. Neben G-, NPT- und metrischen Gewinden sind auch UNF/JIC-Verbindungen, ORFS-Anschlüsse nach SAE J1453 und Verschlüsse für Schneidringverschraubungen nach ISO 8434-1 vorhanden.

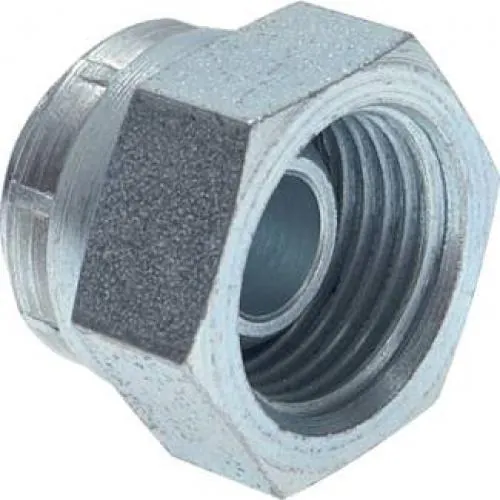

Die zulässigen Betriebsdrücke und Dichtprinzipien unterscheiden sich erheblich. Standardausführungen liegen beispielsweise bei PN 8 bis PN 40, während spezielle Hydraulik-Verschlussschrauben mit UNF-Gewinde und O-Ring produktabhängig bis 630 bar angeboten werden. Hochdruck-Verschlusskappen und -verschraubungen mit 60°-Dichtkegel erreichen bis 575 bar.
Für die Auswahl müssen deshalb Anschlussart, Gewindenorm, Dichtprinzip, Werkstoff, Medium, Temperatur und zulässiger Betriebsdruck des jeweiligen Produkts berücksichtigt werden.

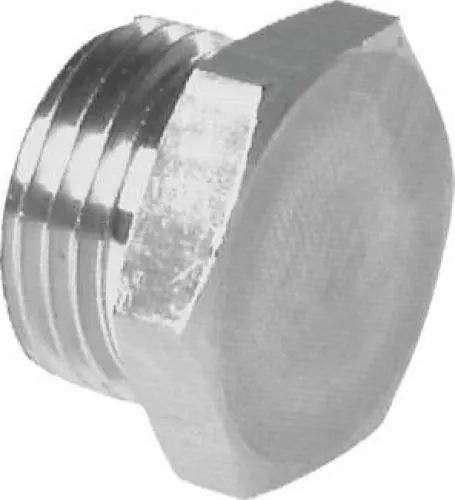

Verschlussstopfen aus Messing, Edelstahl, Stahl & Kunststoff
Verschlussstopfen, Verschlusskappen und Verschlussschrauben stehen in dieser Kategorie in unterschiedlichen Werkstoffen zur Verfügung. Zum Sortiment gehören Messing und Messing vernickelt, verzinkter Temperguss, verzinkter Stahl, Edelstahl sowie verschiedene Kunststoffe.

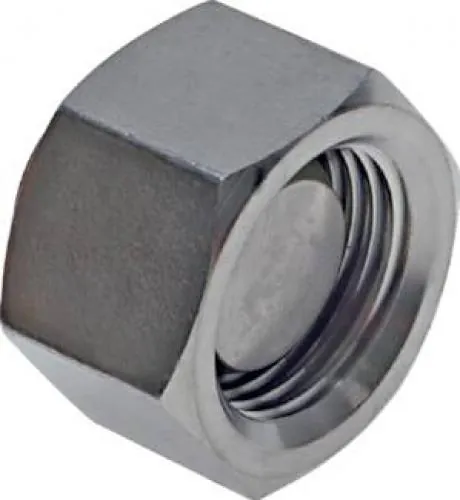

Bei Edelstahl sind tatsächlich unter anderem 1.4408 und 1.4571 vorhanden. Kunststoffausführungen umfassen neben Schutzkappen aus PE auch Verschlussstopfen aus PA 6 sowie weitere Kunststofflösungen. Die Werkstoffwahl muss sich nach Medium, Temperatur, Betriebsdruck, Korrosionsanforderungen und der konkreten Funktion des Verschlusses richten.
Besonders im Hochdruckbereich werden Stahl und Edelstahl eingesetzt. Verschlussschrauben aus Stahl beziehungsweise Edelstahl 1.4571 mit G- oder metrischem Gewinde und Elastomerdichtung sind beispielsweise bis 400 bar verfügbar.
Technische Details: Gewindearten und Dichtsysteme
Die Kategorie umfasst unterschiedliche Gewinde- und Anschlusssysteme. Dazu gehören zylindrische G-Gewinde, konische Gewinde, NPT-Anschlüsse, metrische Gewinde sowie UNF-Verbindungen. Im Hydraulikbereich stehen zusätzlich JIC-Verschlüsse mit 37°-Dichtkegel, ORFS-Verschlüsse nach SAE J1453 und Verschlüsse für Schneidringverschraubungen nach ISO 8434-1 zur Verfügung.
Auch die Dichtprinzipien unterscheiden sich. Einige Verschlussschrauben besitzen Elastomerdichtungen oder O-Ringe, andere werden über konische Gewinde, separate Dichtflächen, 37°-JIC-Konen oder 60°-Universaldichtkegel abgedichtet. Bei ORFS erfolgt die Abdichtung systembedingt über die dafür vorgesehene O-Ring-/Flachdichtgeometrie.
Die Montageformen reichen von Außen- und Innensechskant über Außenvierkant bis zu Verschlusskappen mit Innengewinde und speziellen Verschlussverschraubungen. Gewindegröße allein reicht deshalb nicht als Auswahlkriterium; Gewindenorm, Dichtgeometrie und Gegenseite müssen ebenfalls übereinstimmen.
Verschlussstopfen für Pneumatik, Hydraulik & Maschinenbau
Verschlussstopfen, Verschlusskappen und Verschlussschrauben werden in Pneumatik, Drucklufttechnik, Maschinen- und Anlagenbau sowie Hydraulik eingesetzt, wenn nicht benötigte Anschlüsse verschlossen, geschützt oder während Wartungs- und Umbauarbeiten außer Betrieb genommen werden sollen.
Für klassische Gewindeanschlüsse stehen unter anderem Messing-, Edelstahl-, Temperguss- und Kunststoffausführungen zur Verfügung. Für hydraulische Systeme enthält das Sortiment spezielle Verschlussschrauben und Verschlussverschraubungen mit G-, NPT-, UNF/JIC- und ORFS-Anschlüssen sowie Verschlüsse für Schneidringverschraubungen.
Die Druckbereiche reichen von einfachen Schutz- und Standardverschlüssen bis zu Hochdrucklösungen für mehrere hundert bar. UNF-Hochdruck-Verschlussschrauben mit O-Ring werden beispielsweise bis 630 bar angeboten; Verschlusskappen und -verschraubungen mit 60°-Dichtkegel erreichen produktabhängig bis 575 bar, JIC-Ausführungen mit 37°-Konus bis über 300 bar.
Daneben erfüllen PE-Schutzkappen und -stopfen eine andere Aufgabe: Sie dienen primär dem Schutz von Gewinden, Rohren und Öffnungen vor Verschmutzung oder Beschädigung und dürfen technisch nicht mit drucktragenden Verschlussverschraubungen gleichgesetzt werden.
Passende Schläuche finden Sie in der Kategorie Schläuche / Weitere Gewindefittinge finden Sie in unserer Kategorie Gewindefittinge
Jetzt Verschlusskappen & Verschlussstopfen online bestellen!
Bitte achten Sie auf die richtige Gewindegröße! Eine Entscheidungshilfe finden Sie hier:
