Robuste Wanddurchführung bis 15 bar für Manometer und Sensoren

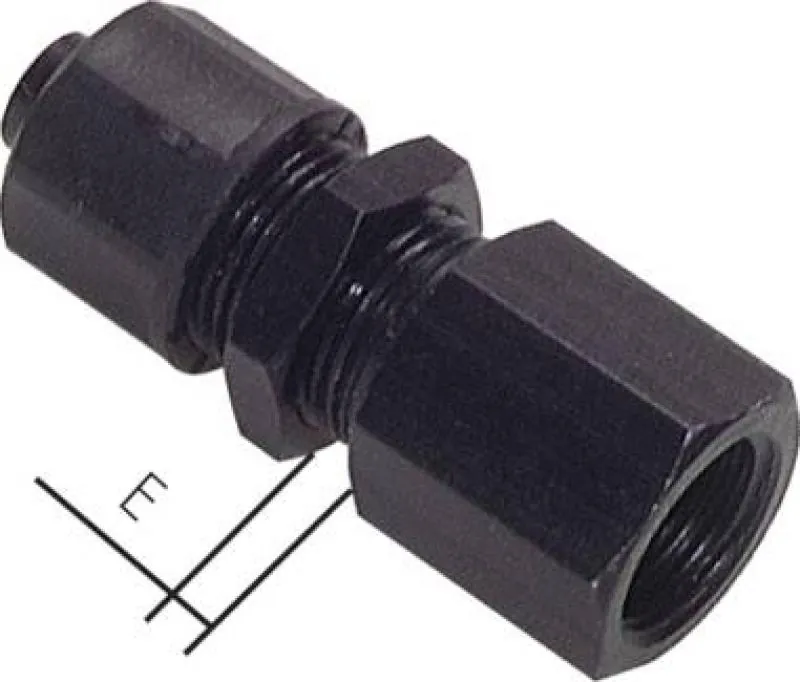

Diese CK-Aufschraubschottverschraubung aus Aluminium ist eine robuste Lösung für die Durchführung von Schlauchleitungen durch Gehäusewände oder Montageplatten und bietet gleichzeitig eine Anschlussmöglichkeit für Bauteile mit zylindrischem Außengewinde (G-Gewinde), wie Manometer oder Sensoren. Die Fixierung in der Schottbohrung erfolgt über eine zentrale Kontermutter. Die Abdichtung des Innengewindes erfolgt nicht über das Gewinde selbst, sondern planseitig mittels einer separaten Dichtung (z.B. O-Ring oder Dichtscheibe).
Das Material Aluminium zeichnet sich durch ein geringes Gewicht bei hoher Stabilität und natürlicher Korrosionsbeständigkeit durch eine dichte Oxidschicht aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 15 bar und einen Temperaturbereich von -15°C bis +70°C ausgelegt. Sie ist für gängige Kunststoffschläuche mit definierten Innen- und Außendurchmesserkombinationen geeignet.
Vorteile auf einen Blick
Robuste Metallausführung für den Einsatz in industriellen Umgebungen mit hoher mechanischer Belastung.
Vielseitige Anschlussmöglichkeit für Manometer und Sensoren durch genormtes Innengewinde.
Hohe Druck- und Temperaturbeständigkeit gegenüber Kunststoffvarianten.
Leichtbauweise Aluminium für geringes Gewicht bei gleichzeitig stabiler Konstruktion.
Anwendungstipp
Stellen Sie sicher, dass das einzuschraubende Bauteil über eine geeignete Planfläche und die passende Dichtung (z.B. Dichtscheibe aus Kupfer oder FKM) verfügt, da die Abdichtung nicht über das Gewinde erfolgt.
Die CK-Aufschraubschottverschraubung aus Aluminium ist eine präzise Lösung für die Integration von Messtechnik in pneumatische Anlagen. Hier günstig bestellen
