IQS Drosselrückschlagventile gerade Form Standard – zylindrisches G-Gewinde – alle Größen

Gerade Bauform für kontrollierte Durchflussregelung in Pneumatiksystemen

Die IQS Drosselrückschlagventile in gerader Form – Standardausführung ermöglichen eine präzise Durchflussregulierung von Druckluft bei gleichzeitig integrierter Rückschlagfunktion. Sie werden direkt in die Leitung integriert und eignen sich optimal zur Geschwindigkeitssteuerung von Pneumatikzylindern in linearen Installationen.

In einer Strömungsrichtung erfolgt die fein dosierbare Drosselung, während die Gegenrichtung über das Rückschlagprinzip nahezu widerstandsfrei durchströmt. Dadurch lassen sich gleichmäßige Bewegungsabläufe, stabile Taktzeiten und kontrollierte Zylinderbewegungen realisieren.

Die gerade Bauform ist besonders geeignet für Inline-Montagen ohne Richtungsänderung der Leitung. Sie sorgt für eine platzsparende Integration in bestehende Pneumatiksysteme und reduziert unnötige Umlenkungen im Druckluftstrom.

Gefertigt aus vernickeltem Messing mit robusten NBR-Dichtungen, sind die Ventile für den dauerhaften Einsatz mit gefilterter Druckluft und neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Gewindegrößen: G1/8, G1/4, G3/8, G1/2 (zylindrisches G-Gewinde / BSPP)

• Betriebsdruck: bis 20 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Bauform: gerade Inline-Ausführung

• Funktion: Drosselung in eine Richtung, freier Rückfluss in Gegenrichtung

Sicherheitshinweis:
Die Installation darf nur bei vollständig drucklosem System erfolgen. Die Durchflussrichtung ist gemäß Kennzeichnung einzuhalten. Eine falsche Einbaurichtung kann zu unkontrollierten Bewegungen oder Funktionsstörungen führen.

Wählen Sie jetzt die passende Größe für Ihre Anwendung und optimieren Sie die Leistungsfähigkeit Ihrer Pneumatiksteuerung.

Funktionsprinzip:

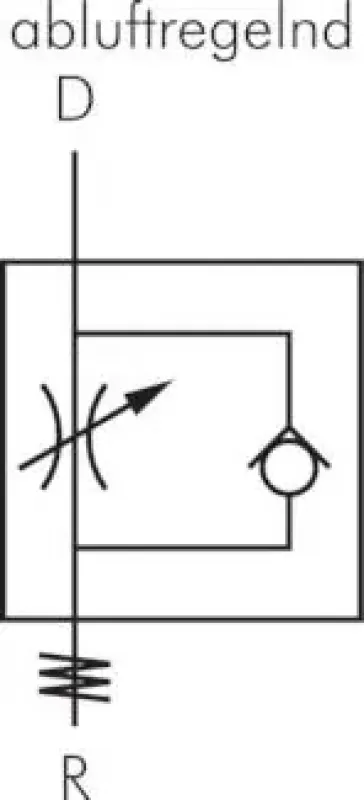

Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.

Medien:
Druckluft, neutrale Gase

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Vorteile:
•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglich
