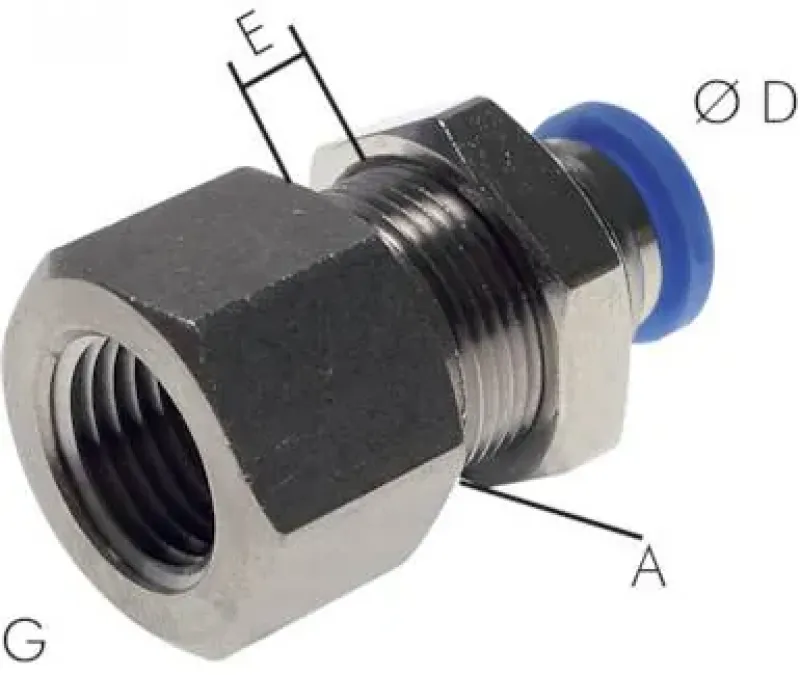

IQS Schott-Steckverschraubung mit Innengewinde Standard – alle Größen

Schott-Steckverschraubung »Standard« mit Innengewinde für Pneumatik-Durchführungen

Die IQS Schott-Steckverschraubung mit Innengewinde Standard eignet sich ideal zur sicheren Durchführung von Pneumatik- und Druckluftleitungen durch Gehäusewände, Schaltschrankbleche oder Maschinenverkleidungen. Sie ermöglicht eine stabile, dichte Verbindung zwischen Schlauch und Außengewindekomponenten auf der Gegenseite.

Die integrierte Schottverschraubung sorgt für eine feste Montage durch Wanddurchführungen, während das Innengewinde eine flexible Anbindung an Ventile, Verschraubungen oder Adapter mit Außengewinde ermöglicht. Die bewährte Stecktechnik gewährleistet eine schnelle, werkzeuglose Schlauchmontage bei zuverlässiger Dichtigkeit.

Gefertigt aus vernickeltem Messing, hochwertigem PA66-Kunststoffkörper und NBR-Dichtungen, ist die Verschraubung für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Bauform: Schott-Steckverschraubung (Wanddurchführung)

• Anschluss 1: Schlauchanschluss (Stecksystem)

• Anschluss 2: Innengewinde

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: 1/8″, 1/4″, 3/8″, 1/2″ (je nach Ausführung R oder G)

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Maschinenbau, Schaltschrankbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Die Wandbefestigung ist mit geeigneter Kontermutter sicher zu fixieren. Vor Inbetriebnahme alle Verbindungen auf festen Sitz und Dichtheit prüfen.

Sichern Sie jetzt die passende Größe und sorgen Sie für eine zuverlässige, dichte Wanddurchführung in Ihrem Pneumatiksystem.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring

Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
