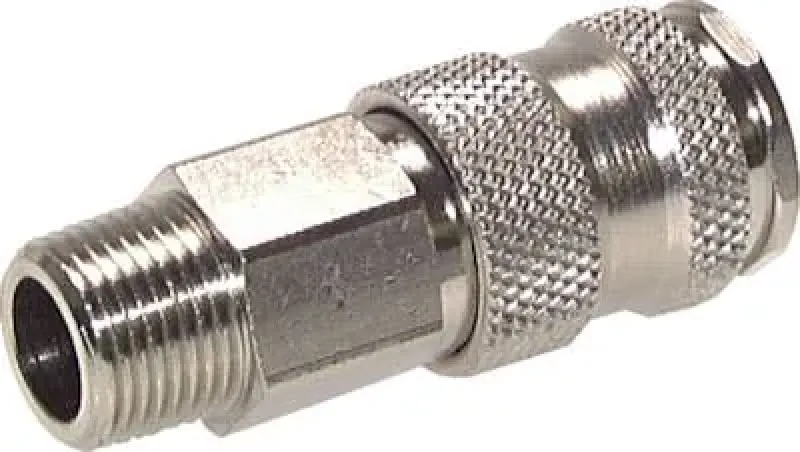

Hochwertige Kupplungsdosen NW 7,2 mit Kugelverriegelung und Außengewinde
Unsere Schnellkupplungsdosen der Nennweite NW 7,2 mit robuster Kugelverriegelung sind für den professionellen Einsatz in industriellen Druckluftnetzen konzipiert. Die Materialkombination aus gehärtetem, vernickeltem Stahl für stark beanspruchte Innenteile und vernickeltem Messing für das Gehäuse gewährleistet eine hohe Belastbarkeit und Zuverlässigkeit bei gleichzeitig gutem Korrosionsschutz.
Die Ausführung mit Außengewinde ermöglicht eine einfache und direkte Montage in bestehende pneumatische Systeme, an Wänden, Platten oder Maschinen. Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 7,2 (z.B. nach DIN EN ISO 4414). Die Kugelverriegelung sorgt für eine sichere und schnelle Verbindung beim Einstecken des passenden Stecknippels.
Technische Kernmerkmale:
-
Produkttyp: Schnellkupplungsdose / Kupplungsdose mit Außengewinde und Kugelverriegelung.
-
Nennweite (NW): 7,2 mm (Standard-Industrieprofil).
-
Material: Gehäuse: Messing vernickelt; Innenteile: Stahl gehärtet und vernickelt.
-
Anschluss: Verfügbar mit Außengewinde in G 1/4" und G 1/2" (wählbar).
-
Betriebsdruck: Max. 35 bar (abhängig von der verwendeten Dichtung und Installation).
-
Temperaturbereich: -15 °C bis +200 °C (abhängig vom Dichtungsmaterial).
Vorteile und technische Highlights:
-
Robuste Kugelverriegelung: Für eine sichere und langlebige Verbindung.
-
Hohe Belastbarkeit: Dank gehärteter Stahl-Innenteile.
-
Guter Korrosionsschutz: Durch hochwertige Vernickelung der Oberflächen.
-
Standard-Industrieprofil: Kompatibel zu gängigen NW 7,2 Steckern.
Wählen Sie im Dropdown die passende Kupplungsdose NW 7,2 mit Kugelverriegelung aus Stahl/Messing vernickelt, um eine robuste und zuverlässige Druckluftversorgung in Ihren industriellen Anwendungen zu gewährleisten.
Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet, 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)
Betriebsdruck:
0 - 35 bar sowie Grobvakuum
Durchfluss***:
Bolzenverriegelung: 1100 l/min (Option -BA: 800 l/min), Kugelverriegelung: 1850 l/min (Option -BA: 750 l/min), Kugelverriegelung/Kunststoffhülse: 2100 l/min
Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA
Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
Optional:
Körper aus 1.4404 -ES4AKV, verwendbar für Stecker beidseitig absperrend -BA
***6 bar Eingangsdruck, 0,5 bar Druckdifferenz
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden.
