Pneumatik-Mehrfachkupplungen für 4 bis 20 Leitungen
Pneumatik-Mehrfachkupplungen für mehrere Schlauchleitungen
Pneumatik-Mehrfachkupplungen verbinden oder trennen mehrere Druckluftleitungen in einem Arbeitsgang. Statt jeden Schlauch einzeln anzuschließen, werden die zusammengehörenden Leitungen über ein gemeinsames Stecker- und Muffenteil gekuppelt. Das erleichtert wiederkehrende Rüst-, Montage- und Wartungsarbeiten an Maschinen, Vorrichtungen und Prüfständen.
Das Sortiment umfasst Mehrfachkupplungen als Komplettset, einzelne Stecker- und Muffenteile sowie eine kompakte, nicht absperrende Ausführung für die Schottmontage. Je nach Produkt stehen Anschlüsse für Pneumatikschläuche mit 4, 6 oder 8 mm Außendurchmesser und unterschiedliche Leitungszahlen zur Auswahl.
Stecker, Muffe oder komplette Mehrfachkupplung auswählen
Eine Pneumatik-Mehrfachkupplung besteht aus einem Stecker- und einem Muffenteil. Für eine neue Verbindung kann ein Komplettset aus beiden Kupplungshälften gewählt werden. Einzelne Stecker oder Muffen eignen sich zur Erweiterung beziehungsweise zum Austausch vorhandener Systemkomponenten.
Stecker und Muffe müssen hinsichtlich Baureihe, Baugröße, Leitungsanzahl und Schlauchabmessung übereinstimmen. Die Hauptproduktgruppe ist für 4, 6, 8, 10, 12, 14 oder 20 Leitungen erhältlich. Abhängig von Leitungsanzahl und Schlauchgröße kommen die Baugrößen 0, 1 oder 2 zum Einsatz.
Für Anwendungen, bei denen beide getrennten Seiten geschlossen werden sollen, stehen entsprechende beidseitig absperrende Varianten zur Auswahl. Vor der Bestellung muss geprüft werden, ob die gewählte Kombination offen, einseitig oder beidseitig absperrend ausgeführt ist.
Werkstoffe, Druck und Temperatur der Pneumatik-Mehrfachkupplungen

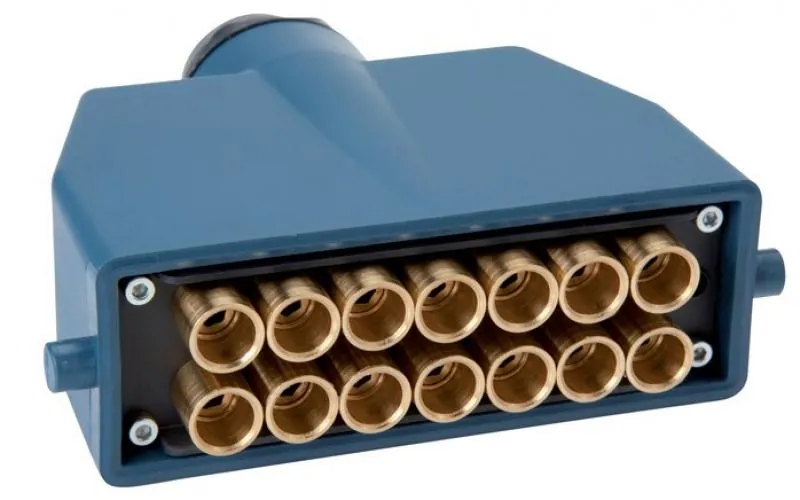

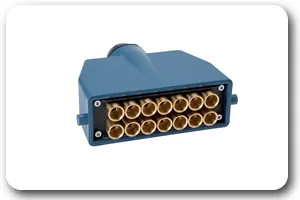

Bei der Mehrfachkupplung bis 15 bar bestehen Körper und Steckerplatte aus Technopolymer. Die Steckverbindungen sind aus Messing gefertigt; als Dichtungswerkstoff wird NBR verwendet. Der angegebene Temperaturbereich liegt zwischen −20 und +70 °C. Die konkreten Druckwerte richten sich nach der ausgewählten Ausführung.

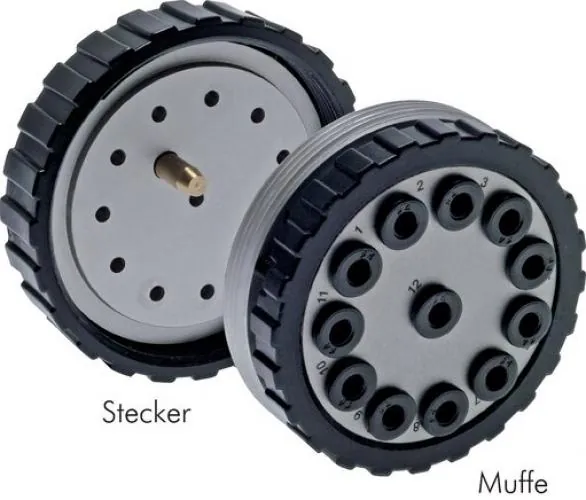

Die Mehrfachkupplung für Schottmontage besitzt einen Aluminiumkörper, Überwurf- und Kontermuttern aus POM sowie NBR-Dichtungen. Sie ist nicht absperrend und für einen Betriebsdruck von −0,99 bis 12 bar vorgesehen. Die Muffenseite besitzt ein Schottgewinde M 50 × 1,5 und kann bei einer Schottstärke bis 5 mm montiert werden.
Beide Systeme sind für Pneumatikschläuche und Mehrfachschläuche vorgesehen. Die Eignung für andere Gase oder Medien muss anhand der vollständigen Werkstoff- und Betriebsdaten der gewählten Variante geprüft werden.
Mehrfachkupplungen für Maschinen, Prüfstände und Wechselvorrichtungen
Pneumatik-Mehrfachkupplungen eignen sich für Anlagen und Vorrichtungen, bei denen mehrere Druckluftleitungen regelmäßig gemeinsam verbunden und getrennt werden. Typische Anwendungen sind wechselbare Werkzeuge, Montagevorrichtungen, Prüfstände, Maschinenmodule und vormontierte Schlauchpakete.
Die Standardausführung bietet unterschiedliche Baugrößen, Leitungszahlen und Absperrvarianten. Die kompakte Schottmontage-Ausführung eignet sich für die feste Integration der Muffenseite in Gehäusewände, Bedienfelder oder Maschinenverkleidungen. Da diese Ausführung nicht absperrend ist, bleiben die Leitungsanschlüsse im getrennten Zustand offen. Falls das Medium abgesperrt werden muss, sind externe Ventile oder eine geeignete absperrende Kupplungsausführung erforderlich.
Vor der Bestellung sind Schlauchaußendurchmesser, Leitungsanzahl, Baugröße, Kupplungsseite, Absperrfunktion, Betriebsdruck und verfügbarer Einbauraum zu prüfen.
