Flat-Face-Kupplungen ISO 16028 für Hydraulik
Flat-Face-Kupplungen nach ISO 16028
Flat-Face-Kupplungen nach ISO 16028 ermöglichen das schnelle Verbinden und Trennen hydraulischer Leitungen. Die flachen Stirnflächen lassen sich vor dem Kuppeln einfach abwischen und tragen dazu bei, den Eintrag von Schmutzpartikeln in das Hydrauliksystem zu reduzieren.
Beim Trennen minimiert die flachdichtende Ventilkonstruktion den Austritt von Hydraulikflüssigkeit. Dadurch eignen sich diese Kupplungen besonders für mobile Hydraulikanwendungen, bei denen häufige Werkzeugwechsel und saubere Arbeitsabläufe erforderlich sind.

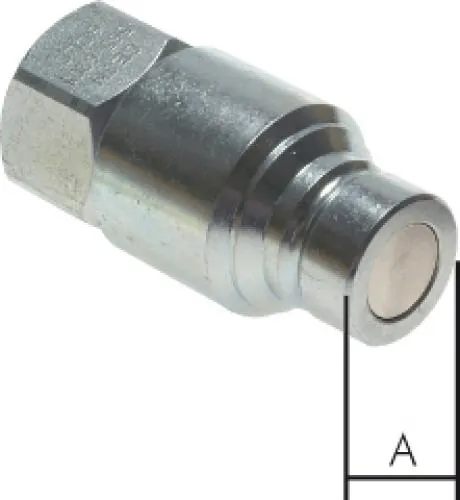

In dieser Kategorie finden Sie Kupplungen aus verzinktem Stahl und Edelstahl, CEJN® Ausführungen, Kupplungsstecker mit Druckeliminator sowie passendes Zubehör. Prüfen Sie vor der Bestellung die Baugröße, Nennweite, Gewindegröße, den zulässigen Betriebsdruck und die Werkstoffverträglichkeit der gewünschten Ausführung.
Funktionsweise flachdichtender Hydraulikkupplungen
Bei Flat-Face-Kupplungen schließen Kupplungsdose und Kupplungsstecker mit weitgehend ebenen Stirnflächen ab. Diese Flächen können vor dem Verbinden einfach gereinigt werden. So lässt sich verhindern, dass anhaftender Schmutz unnötig in den Hydraulikkreislauf gelangt.
Die Ventile öffnen erst während des Kuppelvorgangs. Beim Trennen schließen sie, bevor die Kupplungshälften vollständig voneinander gelöst werden. Diese Konstruktion reduziert Flüssigkeitsverluste und Lufteinschlüsse gegenüber vielen herkömmlichen Kupplungssystemen. Durchfluss und Druckverlust hängen von der jeweiligen Baugröße und Ausführung ab.
ISO 16028, Werkstoffe und Kompatibilität
ISO 16028 legt Anforderungen und Anschlussmaße für flachdichtende Hydraulik-Schnellkupplungen fest. Genormte Kupplungshälften derselben ISO-Baugröße sind grundsätzlich für die herstellerübergreifende Austauschbarkeit vorgesehen. Vor dem Einsatz sollten dennoch Baugröße, Anschlussmaße, Betriebsdruck und die technischen Angaben beider Kupplungshälften verglichen werden.

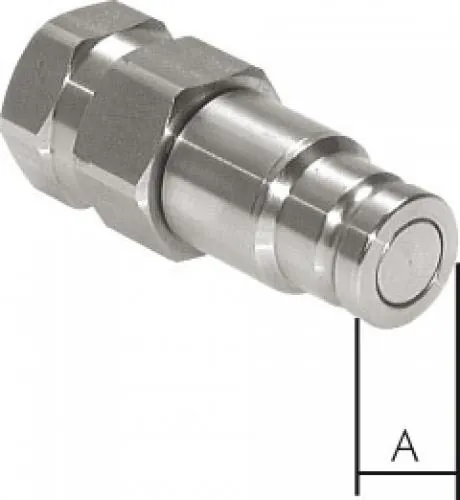

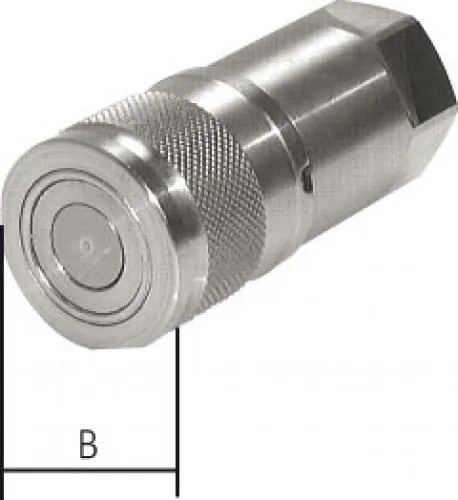

Das Sortiment umfasst Ausführungen aus verzinktem Stahl sowie korrosionsbeständigem Edelstahl AISI 316 beziehungsweise 1.4404. Welcher Werkstoff und welche Dichtung geeignet sind, hängt vom Medium, der Temperatur, dem Betriebsdruck und den Umgebungsbedingungen ab.

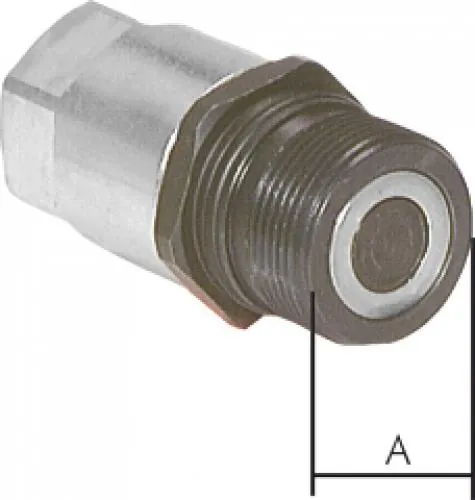

Die ebenfalls angebotene Flat-Face-Schraubkupplung ist eine besondere, unter Druck kuppelbare Bauform. Ihre Kompatibilität darf nicht allein aus der Zuordnung zu dieser Kategorie abgeleitet werden und muss anhand der jeweiligen Produktdaten geprüft werden.
Einsatzbereiche und Auswahl der Flat-Face-Kupplungen
Flat-Face-Kupplungen werden häufig in der Mobilhydraulik, an Baumaschinen, landwirtschaftlichen Maschinen, hydraulischen Anbaugeräten und in industriellen Hydraulikanlagen eingesetzt. Die flachen und leicht zu reinigenden Stirnflächen sind besonders bei regelmäßigem Werkzeug- oder Gerätewechsel vorteilhaft.

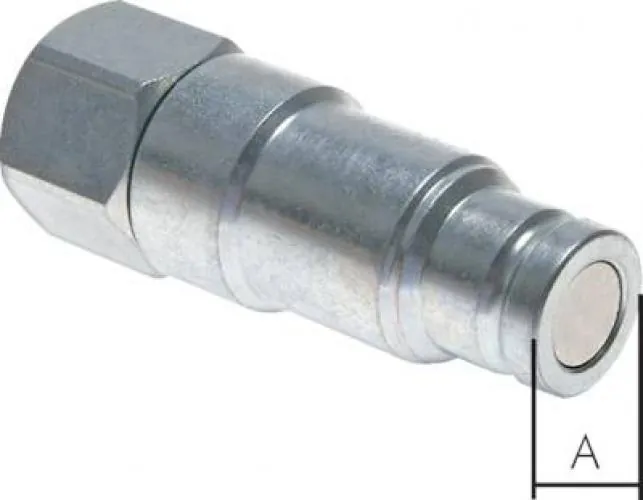

Ausführungen aus verzinktem Stahl eignen sich für zahlreiche übliche Hydraulikanwendungen. Edelstahlvarianten kommen insbesondere bei erhöhten Anforderungen an Korrosionsbeständigkeit infrage. CEJN® Kupplungsstecker mit Druckeliminator erleichtern bei dafür vorgesehenen Kombinationen das Verbinden, wenn auf der Steckerseite eingeschlossener Restdruck vorhanden ist.
Die Auswahl muss anhand der ISO-Baugröße, Nennweite, Gewindegröße, Druckstufe, Temperatur und Medienbeständigkeit erfolgen. Kupplungen sollten vor dem Verbinden gereinigt und bei Nichtgebrauch mit passenden Staubschutzkappen verschlossen werden.
Wir haben auch passende Hydraulikfittinge, Hydraulikkugelhähne oder passende Schneidringverschraubungen sowie Schläuche im Programm. Jetzt entdecken und online bestellen!
