Parker® Schnellkupplungen NW 5 aus POM – Dosen und Stecker
Parker® Schnellverschluss-Kupplungen NW 5 aus POM
Die kompakten Parker® Schnellverschluss-Kupplungen NW 5 aus schwarzem POM ermöglichen das schnelle Verbinden und Trennen von Druckluft-, Wasser- und geeigneten Medienleitungen. Das Sortiment besteht aus Kupplungsdosen, Abreiß-Kupplungsdosen und passenden Kupplungssteckern mit unterschiedlichen Anschlussarten.
Zur Auswahl stehen Ausführungen mit Innengewinde, Außengewinde, Schlauchtülle, Überwurfmutter oder zusätzlichem Schottgewinde. Dadurch lassen sich die Kupplungen sowohl in Schlauchleitungen als auch in Gerätewänden, Schaltschränken, Bedienfeldern und kompakten Anlagen installieren. Für eine funktionsfähige Verbindung müssen Kupplungsdose, Steckerprofil, Anschlussgröße und Schlauchabmessung zueinander passen.
POM-Kupplungen NW 5 technisch richtig auswählen
Die angebotenen Kupplungen besitzen einen Körper aus schwarzem POM. Bei den geprüften Ausführungen bestehen Federn und Ventil aus Edelstahl 1.4310; als Dichtungswerkstoff wird NBR verwendet. POM verbindet ein geringes Gewicht mit guter Formstabilität und mechanischer Festigkeit.
Ob eine Kupplung für das vorgesehene Medium geeignet ist, muss anhand der Beständigkeit sämtlicher Werkstoffe geprüft werden. Neben dem POM-Körper sind deshalb auch Edelstahlkomponenten und NBR-Dichtungen zu berücksichtigen. Maßgeblich sind die technischen Angaben der ausgewählten Variante sowie Medium, Konzentration, Temperatur, Druck und Einsatzdauer.
Kupplungsdose, Stecker und Absperrfunktion kombinieren
Kupplungsdosen und Kupplungsstecker müssen dasselbe NW-5-Steckprofil besitzen. Die Kupplungsdose sperrt die Leitung beim Trennen abhängig von ihrer Konstruktion ab. Bei den Kupplungssteckern stehen je nach Produkt offene und absperrende Ausführungen zur Auswahl. Eine beidseitig absperrende Verbindung entsteht nur durch die Kombination einer absperrenden Kupplungsdose mit einem entsprechend absperrenden Stecker.

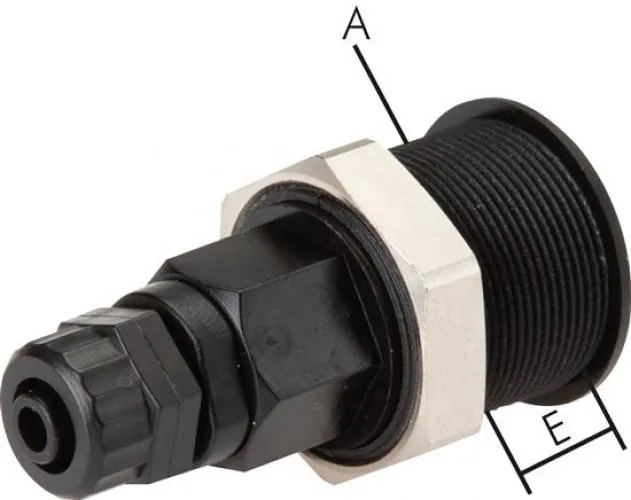

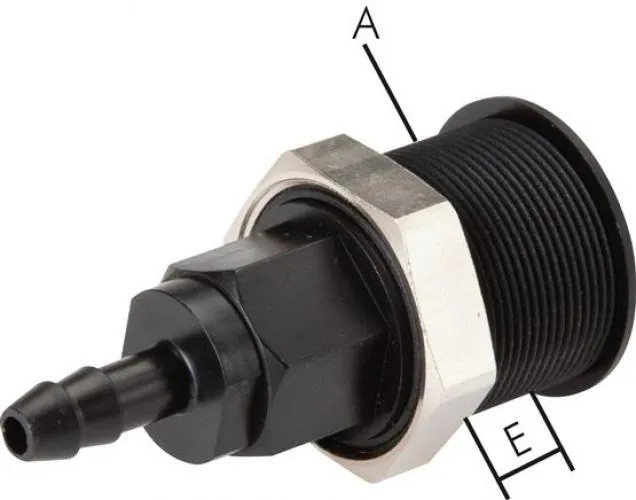

Abreiß-Kupplungsdosen sind für fest montierte Anwendungen mit Schottgewinde vorgesehen. Bei einer für die jeweilige Ausführung definierten axialen Zugbelastung kann die Verbindung getrennt werden. Auswahl, Montage und Auslegung müssen entsprechend den technischen Herstellerangaben erfolgen.
Gewinde, Schlauchanschluss und Schottmontage auswählen

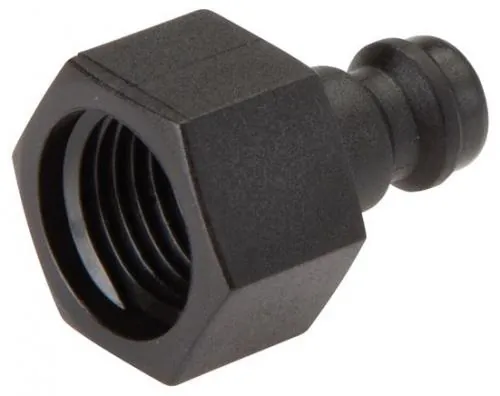

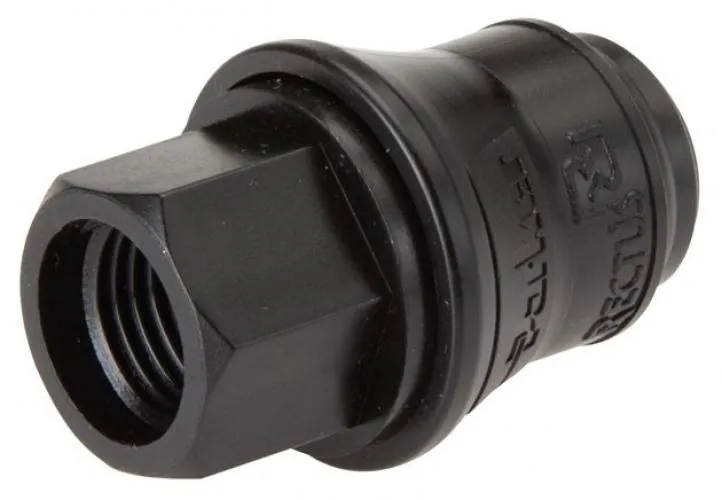

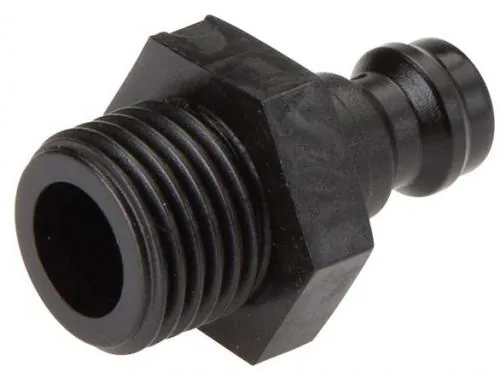

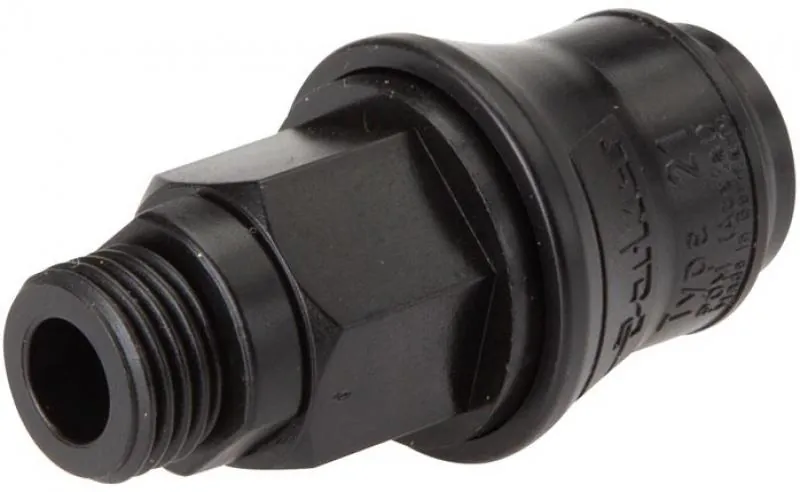

Ausführungen mit Innen- oder Außengewinde eignen sich für den direkten Anschluss an Armaturen, Ventile, Geräte und Rohrleitungen. Vor der Bestellung müssen Gewindeart und Gewindegröße der Gegenseite geprüft werden.

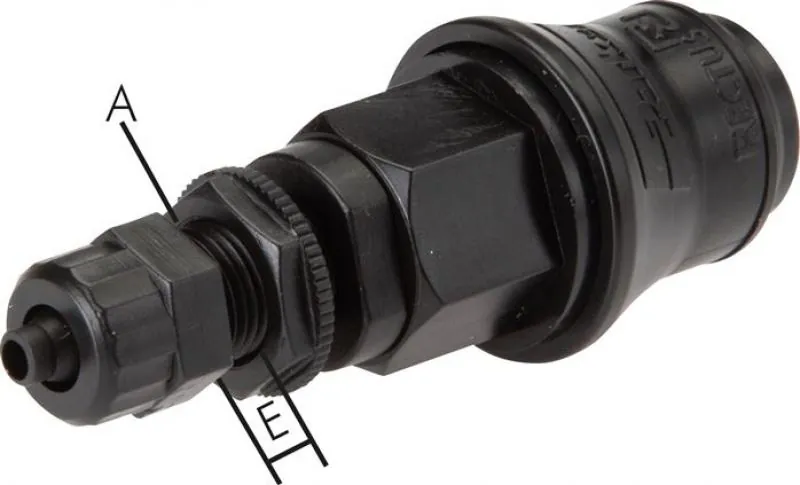

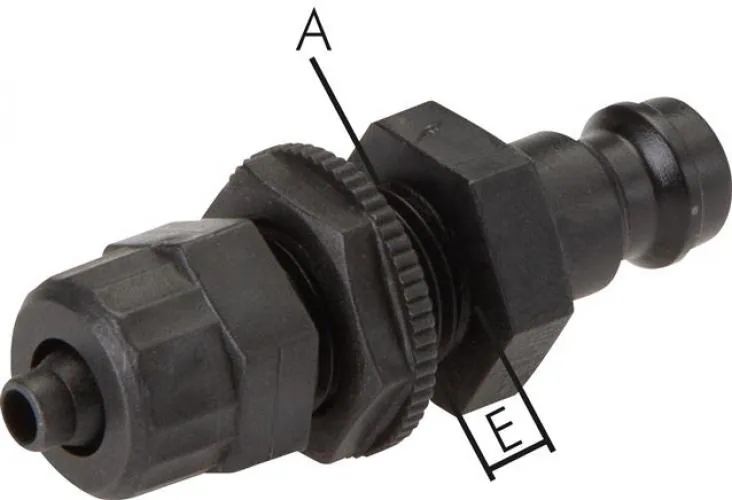

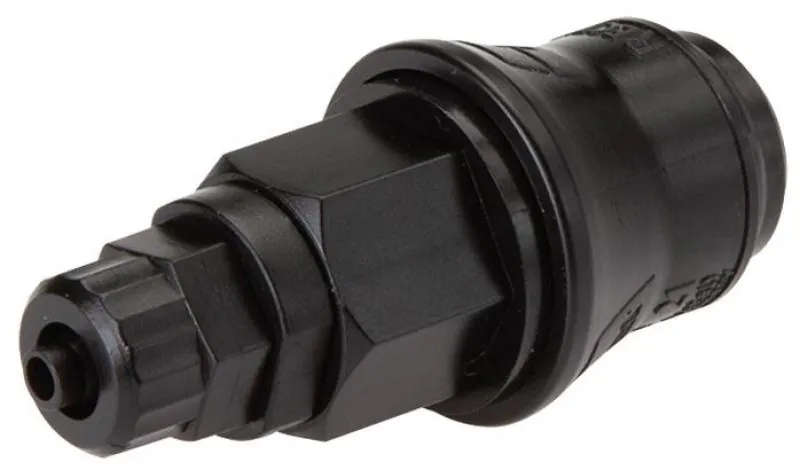

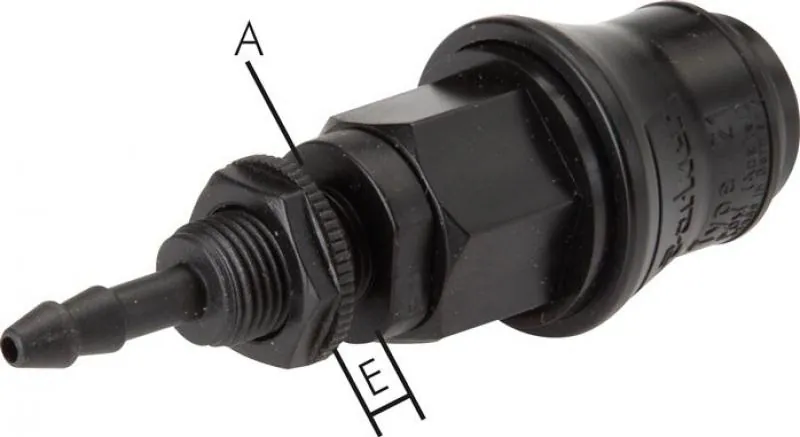

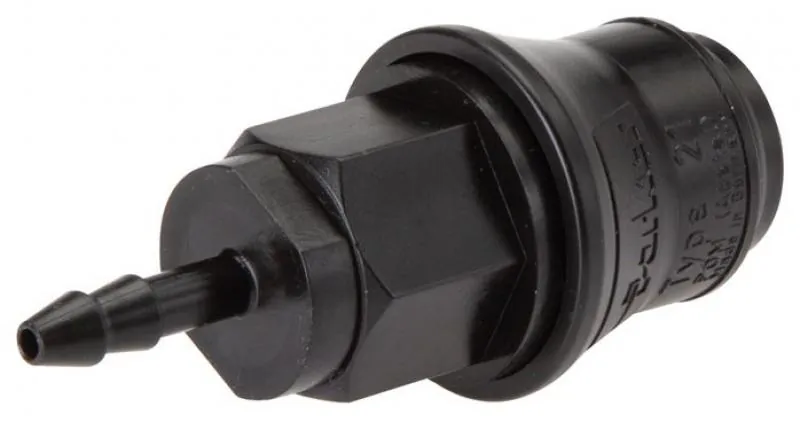

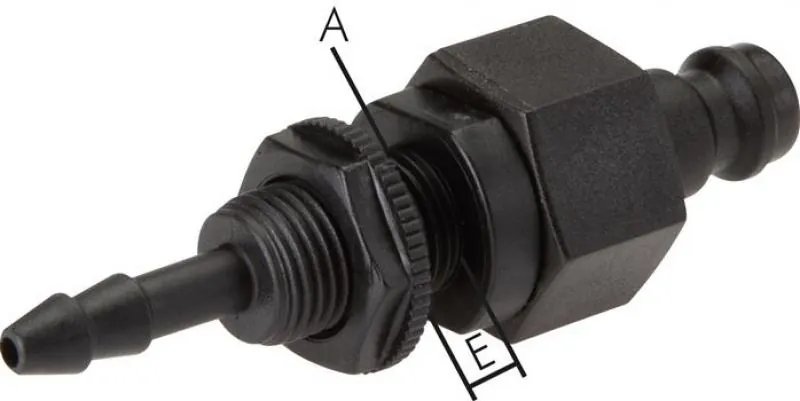

Kupplungen mit Schlauchtülle werden entsprechend dem Innendurchmesser des Schlauches ausgewählt. Varianten mit Überwurfmutter sind für definierte Schlauchabmessungen aus Außen- und Innendurchmesser vorgesehen. Ein zusätzliches Schottgewinde ermöglicht die Befestigung an einer Gerätewand oder Montageplatte.
Prüfen Sie neben der Anschlussart den verfügbaren Einbauraum, die Strömungsrichtung, die gewünschte Absperrfunktion und die Betriebsdaten. Schläuche müssen für Medium, Druck und Temperatur geeignet und fachgerecht gegen unbeabsichtigtes Lösen gesichert sein.
Wir führen natürlich auch noch weitere Kupplungen, Gewindefittinge und Leitungsverbinder im Sortiment. Gleich entdecken und Ihr Vorhaben umsetzen.
Bitte beachten Sie die Nennweite (NW) von Kupplungen und die richtige Gewindegröße!
Eine Entscheidungshilfe finden Sie hier:
