CEJN® Sicherheitskupplungen NW 10 für Druckluft
CEJN® eSafe-Sicherheitskupplungen NW 10
CEJN® Sicherheitskupplungen NW 10 sind für Druckluftanwendungen mit hohem Volumenstrom ausgelegt. Die angebotenen Kupplungsdosen sind mit Außengewinde, Innengewinde oder Schlauchtülle erhältlich und ermöglichen dadurch die Anpassung an unterschiedliche Leitungs- und Schlauchanschlüsse.
Die CEJN® Serie 410 eSafe besitzt einen tatsächlichen Strömungsdurchmesser von 10,4 mm. Laut Hersteller erreicht sie unter den definierten Prüfbedingungen einen Durchfluss von bis zu 4.000 l/min bei einem maximalen Betriebsdruck von 16 bar. Beim Entkuppeln wird der nachgeschaltete Druck zunächst kontrolliert entlüftet, bevor der Stecknippel freigegeben wird. Dadurch lässt sich das Risiko eines gefährlichen Schlauchpeitschens reduzieren.

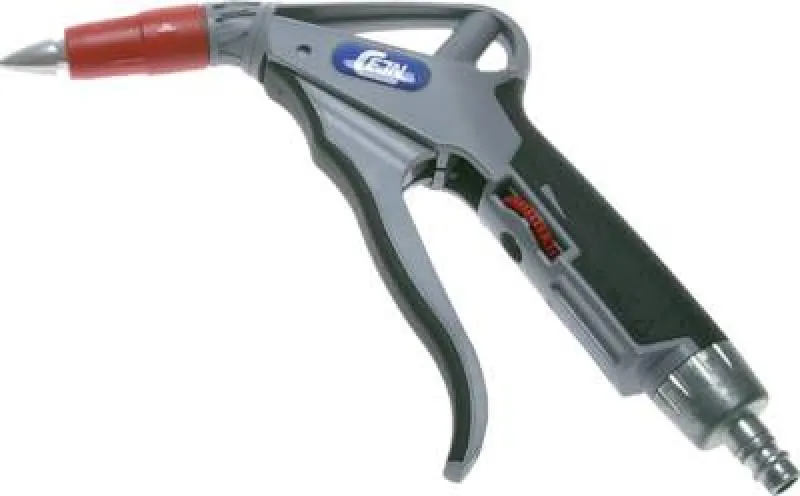

Zum Sortiment gehört außerdem die CEJN® MultiFLOW-Ausblaspistole für Luft und wasserbasierte, nicht explosive Flüssigkeiten. Bitte prüfen Sie vor der Bestellung Steckprofil, Anschlussgröße, Schlauchabmessung und zulässige Betriebsdaten der gewählten Ausführung.
Werkstoff und Steckprofil der CEJN® Kupplungen NW 10
Die Kupplungsdosen der CEJN® Serie 410 bestehen laut Hersteller aus verzinktem Stahl und Messing. Passende Stecknippel werden aus gehärtetem, verzinktem Stahl gefertigt. Das robuste Materialkonzept ist auf den regelmäßigen Einsatz in Druckluftanlagen ausgelegt.
Die Serie verwendet das CEJN® Original- beziehungsweise Europrofil mit einem tatsächlichen Strömungsdurchmesser von 10,4 mm. Die Bezeichnung NW 10 im Shop ist daher als gerundete Nennweitenangabe zu verstehen. Vorhandene Stecknippel sollten anhand ihrer Profilform und Abmessungen geprüft werden, da die reine Angabe „NW 10“ keine sichere Kompatibilitätszusage ermöglicht.
eSafe-Sicherheitsfunktion und technische Betriebsdaten
Die eSafe-Kupplungsdosen entlüften beim Trennen zunächst die nachgeschaltete Druckluftleitung. Der Stecknippel wird erst anschließend freigegeben. Diese Konstruktion reduziert Rückstoß, Geräuschentwicklung und das Risiko eines unkontrolliert ausschlagenden Druckluftschlauchs.
Für die CEJN® Serie 410 nennt der Hersteller einen Strömungsdurchmesser von 10,4 mm, eine Durchflusskapazität von 4.000 l/min und einen maximalen Betriebsdruck von 16 bar. Der Durchflusswert wurde bei 6 bar Eingangsdruck und 0,5 bar Druckabfall ermittelt. Die konkreten Einsatzgrenzen der jeweiligen Artikelvariante sind vor der Verwendung im zugehörigen Datenblatt zu prüfen.
Anschlussarten und Einsatzbereiche der CEJN® Kupplungen

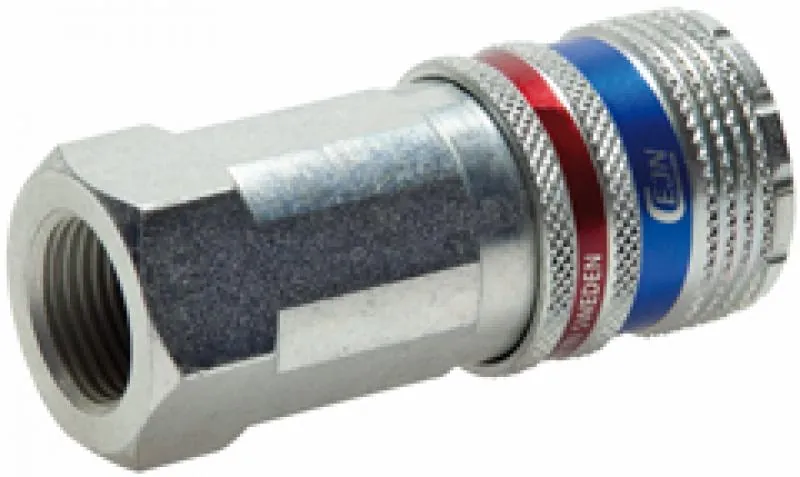

CEJN® Sicherheits-Kupplungsdosen NW 10 stehen in dieser Kategorie mit Außengewinde, Innengewinde oder Schlauchtülle zur Auswahl. Gewindeausführungen eignen sich für den direkten Einbau in Druckluftleitungen, Verteiler und Maschinenanschlüsse. Varianten mit Schlauchtülle ermöglichen die Verbindung mit einem passend dimensionierten Druckluftschlauch und einer geeigneten Schlauchbefestigung.
Die Kupplungen kommen überall dort infrage, wo Druckluftwerkzeuge oder Maschinen einen hohen Volumenstrom benötigen. Dazu können Fertigung, Werkstätten, Anlagenbau, Bauanwendungen und weitere industrielle Druckluftsysteme gehören. Maßgeblich sind immer der erforderliche Durchfluss, der Betriebsdruck, die Anschlussgröße und das passende Steckprofil.
Die zusätzlich angebotene CEJN® MultiFLOW-Ausblaspistole ist keine NW-10-Kupplungsdose. Sie dient dem dosierten Ausblasen beziehungsweise Spülen mit Druckluft oder geeigneten wasserbasierten Flüssigkeiten und sollte innerhalb der Kategorie deutlich als Zubehör gekennzeichnet werden.
Finden Sie passende Spiralschläuche und weitere Produkte von CEJN. Jetzt Ihre Druckluftanlage optimieren und gleich online bestellen!
Entdecken Sie viele weitere tolle Produkte von CEJN
Bitte beachten Sie die Nennweite (NW) von Kupplungen und die richtige Gewindegröße!
Eine Entscheidungshilfe finden Sie hier:
